Инструкция по подключения УЗО, особенности монтажа.

Почему необходимо применять УЗО

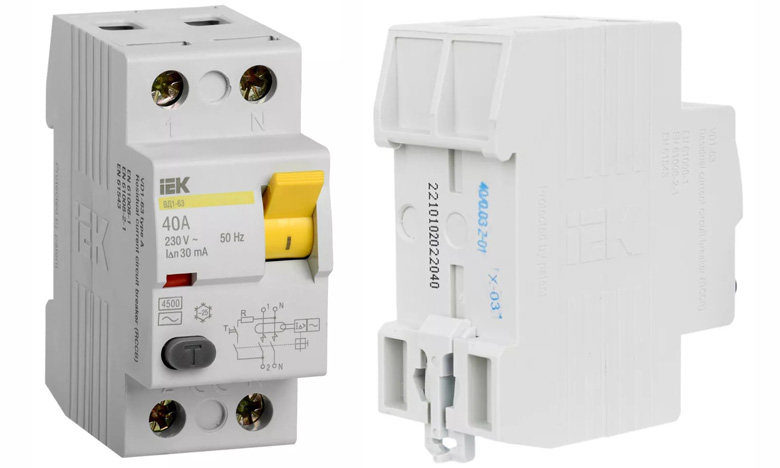

УЗО 40А 30мА, тип АС

1. Защита от поражения электрическим током

Это главная задача УЗО. Оно постоянно сравнивает ток, который ушел в фазном проводе к прибору, и ток, который вернулся по нулевому проводу. Если эти токи различаются даже на незначительную величину (например, 10-30 миллиампер), значит, часть тока нашла другой путь — возможно, через тело человека. УЗО срабатывает практически мгновенно (десятые доли секунды) и отключает напряжение, предотвращая трагедию.

Простой аналог: УЗО — это очень внимательный контролер на входе и выходе. Если "вошло" 10 ампер, а "вышло" 9.97 ампер, он понимает, что 0.03 ампера куда-то "утекли", и немедленно блокирует систему.

2. Защита от пожара, вызванного повреждением электропроводки

Со временем изоляция проводов в стенах может стареть, повреждаться грызунами или в результате некачественного монтажа. Возникающие микроскопические утечки на землю приводят к локальному нагреву, который со временем может перерасти в возгорание. УЗО, настроенное на ток утечки 100-300 мА (противопожарное), способно обнаружить эту опасную ситуацию и отключить цепь до того, как температура достигнет критической точки.

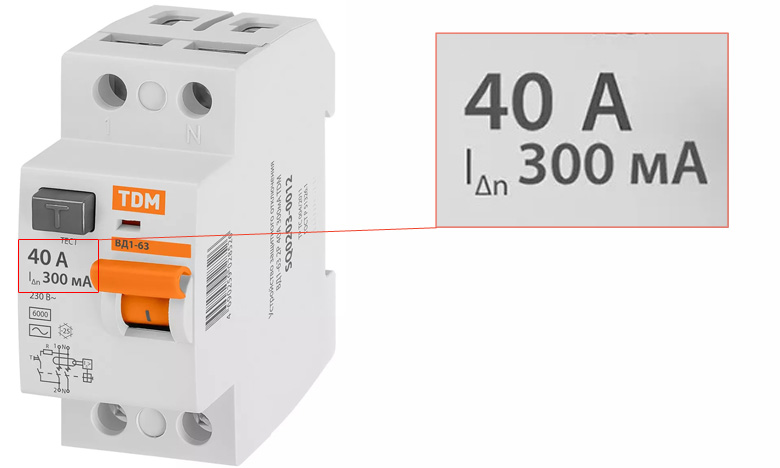

УЗО на ток утечки 300 мА

Где установка УЗО критически необходима?

Обязательная установка УЗО с током утечки не более 30 мА рекомендуется для всех цепей, питающих:

• Розетки в ванных комнатах, душевых и санузлах (здесь повышенная влажность резко снижает сопротивление тела).
• Розетки на кухне, особенно для посудомоечных и стиральных машин.
• Розетки в гаражах, подвалах и на улице (помещения с повышенной опасностью).
• Цепи освещения в сырых помещениях.

Почему именно 30 мА? Как ток утечки воздействует на человека

Чтобы понять, насколько гениальна и жизненно важна работа УЗО, нужно разобраться, что именно оно защищает — наше тело. Давайте посмотрим, как электрический ток разной силы воздействует на организм человека.

Эти данные не взяты "с потолка". Они являются результатом многолетних медицинских и инженерных исследований, в частности, отражены в фундаментальных трудах по электробезопасности и стандартах (например, в Международной электротехнической комиссии (IEC) и отечественных ГОСТ Р МЭК 60479-1).

Важно помнить: опасность представляет не напряжение, а сила тока, протекающего через тело. Сопротивление человеческого тела — величина непостоянная. Сухая, неповрежденная кожа может иметь сопротивление до 100 кОм, но влажная кожа или слизистые оболочки резко снижают его до 1 кОм и даже ниже! Именно поэтому поражение током в ванной или бассейне особенно опасно.

Вот как разные величины тока воздействуют на организм при пути "рука-нога" (наиболее вероятный сценарий):

Рассмотрим воздействие переменного тока 50/60 Гц на организм человека:

Значение тока 0,5 - 1,5 мА (порог ощущения):

• Ощущения легкое покалывание, дрожь. Безопасно для здоровья.
• Примечание. Это та самая "утечка", которую вы можете даже не почувствовать. УЗО на этом этапе еще не срабатывает.

Значение тока 2 - 10 мА (отпускающий ток):

• Ощущения сильная дрожь, болезненные судороги, затруднение дыхания. Ключевой момент: человек еще может усилием воли оторвать руку от проводника.
• Примечание. Величина "отпускающего тока" была установлена в ходе эксперитов еще в начале XX века. Для переменного тока 50 Гц среднее значение, при котором мышечный контроль теряется, составляет около 10 мА для мужчин и 6-7 мА для женщин.

Значение тока 10 - 25 мА (неотпускающий ток):

• Происходят сильнейшие судороги, невыносимая боль. Мышцы руки непроизвольно сокращаются, и человек не может разжать пальцы и отпустить проводник. Он оказывается "приваренным" к источнику тока. Затрудняется работа грудных мышц, что может вызвать удушье.
• Опасность. Самостоятельное освобождение невозможно. Без посторонней помощи воздействие тока может длиться до полной остановки дыхания или сердца.

Значение тока 25 - 80 мА (фибрилляционный порог):

• Остановка дыхания из-за паралича грудных мышц. Сильнейшие ожоги в точках входа и выхода тока.
• Главная опасность — фибрилляция желудочков сердца. Это хаотичные, нескоординированные сокращения сердечной мышцы, при которых сердце не может выполнять свою насосную функцию. Кровообращение останавливается. Фибрилляция, как правило, необратима без немедленной медицинской помощи (дефибриллятора).
• Исследования. Классические работы, такие как "Анализ опасности поражения электрическим током" Ч. Дальцила (США, 1960-е годы), установили, что порог фибрилляции для тока продолжительностью 0.1-0.3 секунды начинается именно с величин около 30-50 мА.

Значение тока более 80-100 мА:

• Немедленная остановка дыхания, тяжелые ожоги, необратимые повреждения внутренних органов.
• Опасность. При длительном воздействии (более 1-2 секунд) неизбежно приводит к клинической смерти.

Почему УЗО срабатывает при 10-30 мА? Инженеры и медики, анализируя эту шкалу, выбрали "золотую середину". Ток в 30 миллиампер находится ниже порога фибрилляции сердца для коротких промежутков времени, но достаточно высок, чтобы обнаружить опасную утечку. УЗО обязано отключить питание за 100-300 миллисекунд (0.1-0.3 сек). За это время протекание тока через тело в 30 мА вызовет резкий болезненный шок и судороги, но с высокой вероятностью не успеет вызвать фибрилляцию желудочков и смерть.

Таким образом, УЗО, настроенное на 30 мА, — это не просто технический параметр. Это расчетный, научно обоснованный рубеж, отделяющий тяжелую, но, как правило, несмертельную травму от реальной угрозы жизни.

Как работает УЗО и почему правильное подключение — это вопрос безопасности

Чтобы понять, как правильно выбрать и подключить УЗО, нужно заглянуть внутрь и разобраться, как оно работает. Это не просто "реле с кнопкой", а умное устройство, основанное на фундаментальном законе физики.

Принцип действия УЗО: Закон Кирхгофа в действии

Принцип работы УЗО гениален своей простотой и надежностью. Он основан на первом законе Кирхгофа: сумма токов, втекающих в узел, равна сумме токов, вытекающих из него.

Объяснение для цепи переменного тока (фаза ~ 220В):

1. Нормальный режим:

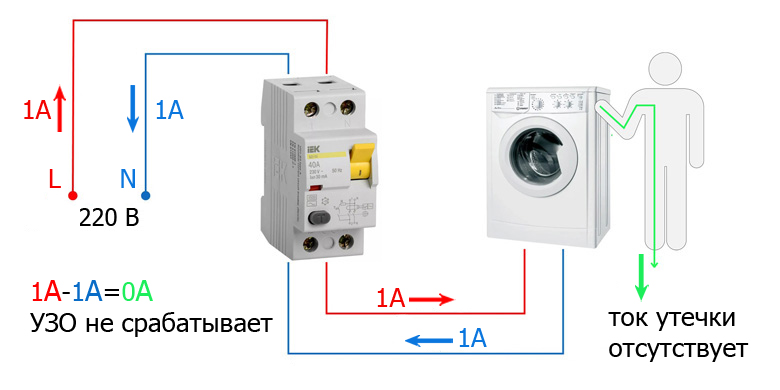

УЗО не срабатывает

По фазному проводу (L) ток поступает к электроприбору (например, к стиральной машине). Совершив работу, тот же самый ток возвращается обратно по нулевому проводу (N). В идеальной системе Iвход(L) = Iвыход(N). Эти два тока, текущие в противоположных направлениях, создают в сердце УЗО – трансформаторе тока – магнитные потоки, которые взаимно компенсируют друг друга. Суммарный магнитный поток равен нулю, и УЗО спокойно "спит".

2. Режим утечки (Авария):

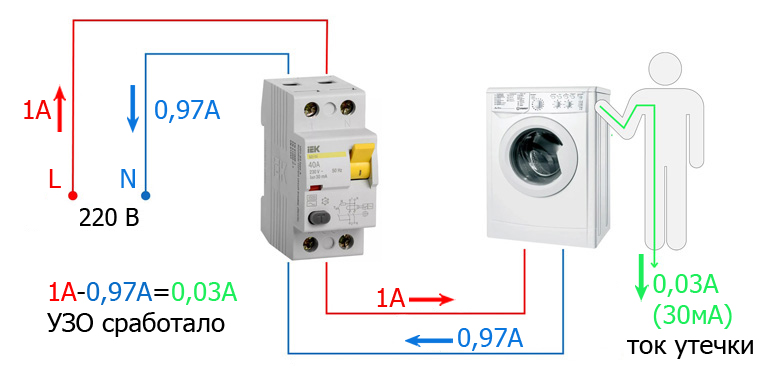

УЗО сработало

Представьте, что в стиральной машине повреждена изоляция, и часть тока начинает "утекать" через корпус на землю (например, через ваше тело). Теперь ток, вернувшийся по нулевому проводу, стал меньше тока, ушедшего по фазному: Iвход(L) > Iвыход(N). Возникает дифференциальный ток (ток утечки, IΔ)`.

• Этот дисбаланс означает, что магнитные потоки в трансформаторе тока больше не компенсируются.
• Возникающий магнитный поток наводит во вторичной обмотке трансформатора электрический ток.
• Этот небольшой ток (порядка миллиампер) достаточно силен, чтобы привести в действие чувствительное поляризационное реле.
• Реле, в свою очередь, воздействует на механизм расцепителя, который разрывает и фазный, и нулевой контакты.

Ключевой вывод: УЗО постоянно сравнивает, "сколько тока ушло" и "сколько вернулось". Если разница превышает установленный порог (например, 30 мА), оно мгновенно отключает цепь.

Типы УЗО, как устроен принцип их работы

Теперь рассмотрим, как этот принцип реализован в разных типах устройств.

Электромеханические и электронные УЗО

Это самое важное разделение, влияющее на надежность защиты.

Электромеханическое УЗО:

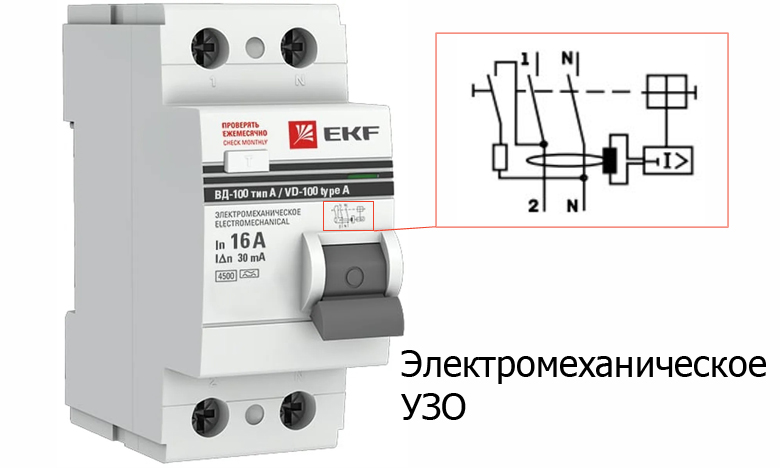

УЗО электромеханическое 16А, ток утечки 30мА

• Принцип работы. Не зависит от напряжения сети. Для срабатывания достаточно самого тока утечки. Энергии магнитного потока от трансформатора хватает для прямого взвода механического реле.
• Схематическое обозначение. Имеет значок механического реле (квадрат с диагональю).
• Надежность. Высшая. Сработает даже при обрыве нуля на входе, когда напряжение в розетках пропало, но опасная фаза на корпусе прибора осталась.
• Стоимость. Выше, чем у Электронного УЗО.
• Рекомендация. Настоятельно рекомендуется к установке как наиболее надежное.

Электронное УЗО:

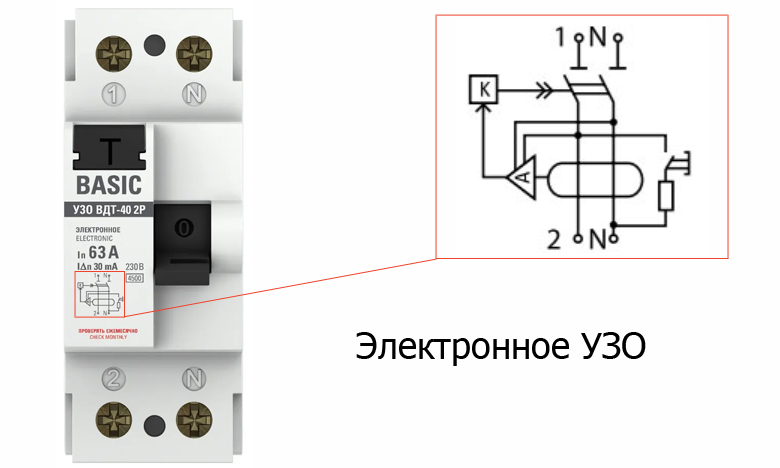

УЗО электронное 63А, ток утечки 30мА

• Принцип работы. Зависит от напряжения сети. Ток со вторичной обмотки поступает на электронную плату (усилитель), которой для работы нужно питание от сети.
• Схематическое обозначение Имеет значок усилителя (треугольник).
• Надежность. Не сработает при обрыве нуля, так как плата останется без питания. Защита будет неработоспособна в самый опасный момент.
• Стоимость. Ниже, чем у Электромеханического УЗО.
• Рекомендация. Допустимо, если вы уверены в качестве сети и надежности нулевого проводника, но это риск.

Типы УЗО по роду тока утечки

УЗО типа АС (переменный ток):

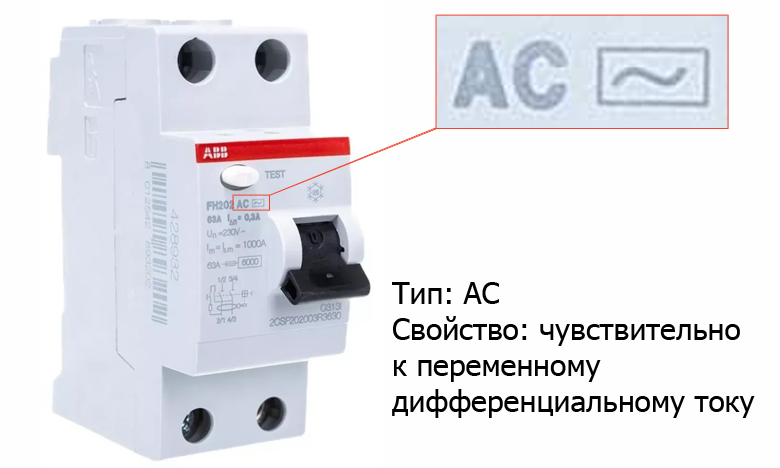

УЗО типа АС

• Реагирует: Только на синусоидальный переменный ток утечки.
• Применение: Стандартная защита для простой техники без электронного управления (чайники, утюги, традиционные стиральные машины, освещение). Самый распространенный и дешевый тип.

УЗО типа А (переменный + пульсирующий постоянный):

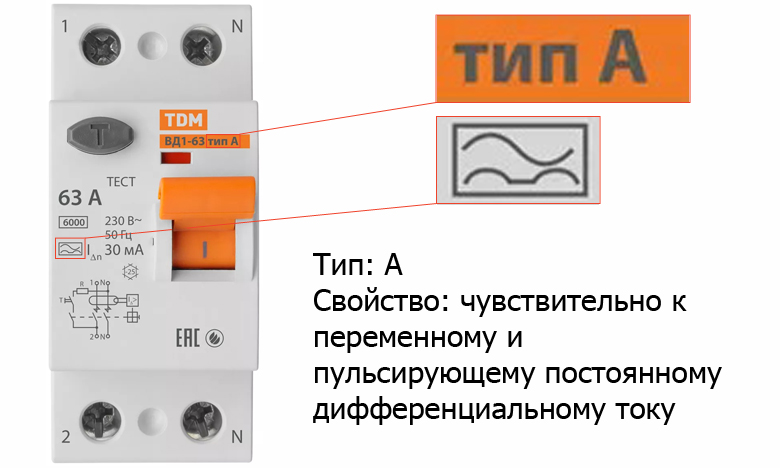

УЗО типа А

• Реагирует: На синусоидальный переменный и пульсирующий постоянный ток утечки.
• Применение: Обязательно для всей современной техники с импульсными блоками питания и регулировкой скорости (компьютеры, стиральные машины с инверторным двигателем, посудомойки, LED-телевизоры, диммеры). Такая техника может создавать утечку не синусоидальной формы, которую УЗО типа АС может "не заметить". Современный стандарт для розеточных групп.
• Реагирует: На постоянный, переменный и выпрямленный токи утечки.
• Применение: Промышленность (лифты, мощные преобразователи), зарядные станции для электромобилей. В быту практически не используется.

По каким параметрам выбирать УЗО

Выбор УЗО — не вопрос личных предпочтений. Это точный расчет, основанный на параметрах сети и защищаемого оборудования. Неправильно подобранное УЗО либо не сработает когда нужно, либо будет постоянно ложно отключаться. Давайте разберемся по порядку.

По количеству полюсов: двухполюсное или четырехполюсное УЗО?

Этот выбор определяется типом вашей электрической сети.

Двухполюсное УЗО (2P)

• Как выглядит: Занимает 2 модуля (36 мм) на DIN-рейке. Имеет 4 клеммы: 2 сверху (вход L и N) и 2 снизу (выход L и N).
• Для каких сетей: Однофазная сеть 220В - стандартная для большинства квартир и частных домов.
• Вывод: Для квартиры вам почти всегда нужно двухполюсное УЗО.

Четырехполюсное УЗО (4P)

• Как выглядит: Занимает 4 модуля (72 мм). Имеет 8 клемм: 4 входных (L1, L2, L3, N) и 4 выходных.
• Для каких сетей: Трехфазная сеть 380В - используется в частных домах с мощным оборудованием (например, электрические котлы, станки), в гаражах, на производстве.
• Важный нюанс: В трехфазных сетях УЗО также используется для защиты от поражения током, а не только для управления двигателями.

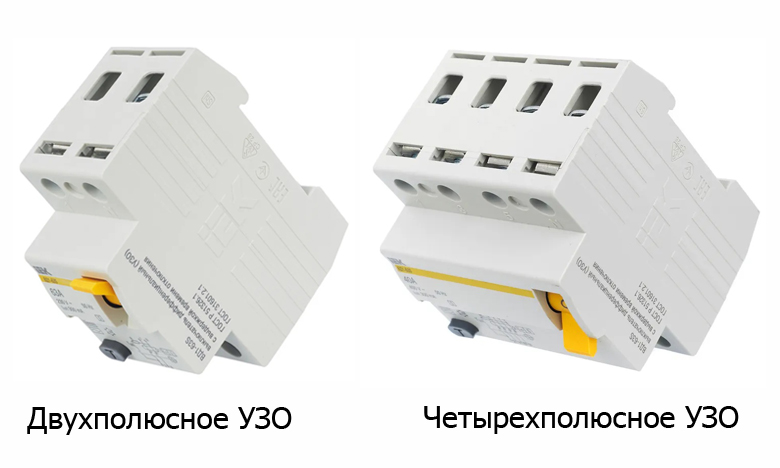

Двухполюсное и четырехполюсное УЗО

По номинальному отключающему дифференциальному току (IΔn) — Току утечки

Это главный параметр, определяющий "чувствительность" УЗО к утечкам.

10 мА (высокая чувствительность)

• Применение: Для одиночных потребителей в помещениях с повышенной опасностью: стиральная машина в ванной, проточный водонагреватель, розетка в бане или сауне, наружное освещение.
• Ограничение: Может срабатывать ложно (из-за естественных, но неопасных токов утечки), если к нему подключить несколько приборов одновременно. Поэтому редко ставится на группу розеток.
• Безопасность: Обеспечивает максимальный уровень защиты от поражения током.

30 мА (стандартная чувствительность)

• Применение: Наиболее универсальный и рекомендуемый вариант. Ставится на групповые линии розеток (в комнатах, кухне), цепи освещения, а также на общий ввод квартирного щитка (если используется схема с несколькими УЗО). Надежно защищает человека и не склонно к ложным срабатываниям при правильном монтаже.
• Вывод: Если сомневаетесь — выбирайте 30 мА для розеточных групп.

100 мА, 300 мА, 500 мА (низкая чувствительность, противопожарные)

• Применение: Не защищают от поражения током! Их задача — обнаруживать значительные утечки в старой или поврежденной проводке, которые могут привести к нагреву и возгоранию. Устанавливаются на вводе в дом или квартиру, а также на линии с большими естественными токами утечки (например, длинные кабели с множеством изгибов).
• Важно: После такого УЗО обязательно должны стоять более чувствительные УЗО на 10-30 мА для защиты людей.

По номинальному току (In) — Сила тока, которую УЗО может проводить

Этот параметр показывает, какой максимальный ток нагрузки может проходить через УЗО, не разрушая его. Здесь работает простое, но критически важное правило

Номинальный ток УЗО должен быть равен или на одну ступень выше, чем у автоматического выключателя, защищающего эту же линию.

Автомат защищает от перегрузки не только проводку, но и само УЗО.

Примеры правильного подбора УЗО:

• Линия розеток, защищенная автоматом на 16А -> УЗО нужно на 25А (или на 16А, но 25А надежнее).
• Линия электроплиты, защищенная автоматом на 32А -> УЗО нужно на 40А.
• Вводное УЗО в квартире после вводного автомата на 50А -> УЗО нужно на 63А.

Таблица-шпаргалка для быстрого выбора УЗО в квартиру 220В:

Типовые схемы подключения УЗО

Подключение однофазного УЗО: пошаговая инструкция

Правильное подключение УЗО — залог его корректной работы и вашей безопасности. Ошибки в монтаже могут сделать устройство бесполезным или вызвать постоянные ложные срабатывания. Рассмотрим две основные, правильные схемы.

Схема: Несколько УЗО на разные группы (каскадная, селективная)

Это самая правильная, надежная и рекомендуемая схема для современного жилья. Она обеспечивает селективность (избирательность) защиты.

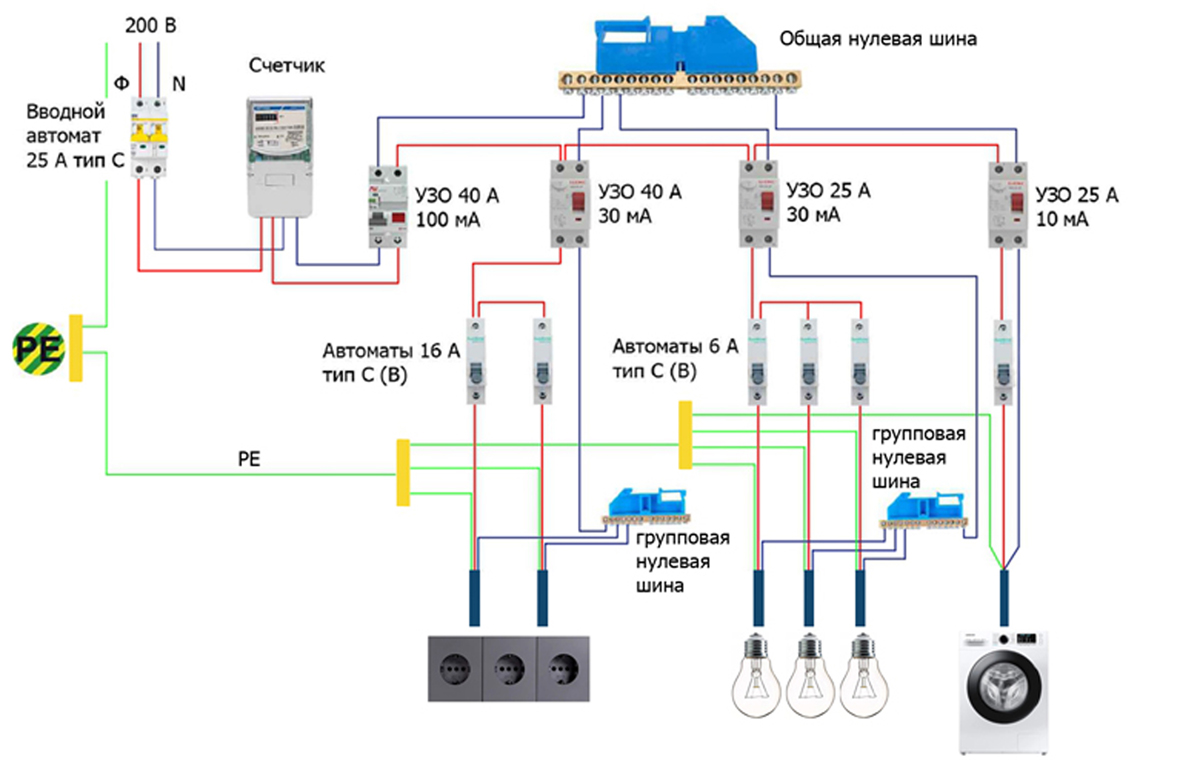

Схема несколько УЗО на разные группы

Обязательные элементы цепи перед УЗО:

• Вводной автоматический выключатель. Он защищает весь щиток, включая сами УЗО, от перегрузки и короткого замыкания.
• Счетчик электроэнергии. Устанавливается после вводного автомата.

Принцип подключения (каскад):

Первый уровень: Противопожарное УЗО

• Ставится сразу после счетчика.
• Номинал: 40-63А.
• Ток утечки: 100 мА или 300 мА.
• Задача: защита от возгорания при больших утечках.

Второй уровень: Групповые УЗО

• Устанавливаются на каждую важную или опасную линию.
• Номинал: 16-25-40А (согласовано с автоматами группы).
• Ток утечки: 30 мА (для розеток) или 10 мА (для ванной, детской).
• Задача: Защита людей от поражения электрическим током.

Как подключается группа:

• Фаза после счетчика заводится на общее УЗО (40 А ток утечки 100 мА).
• Выход с общего УЗО подключается на вход группового УЗО, клемма L (например: 40 А ток утечки 30 мА).
• Выход с группового УЗО (клемма L) идет на автоматический выключатель защищаемой линии (например, на розетки в комнате).
• Ноль с групповой нулевой шины заводится напрямую в групповое УЗО (клемма N).
• Ноль с общей нулевой шины заводится на вход группового УЗО (клемма N).

Плюсы схемы с несколькими УЗО:

• Селективность: При проблеме в одной линии отключится только она, а свет в остальных комнатах будет гореть.
• Легкий поиск неисправности: Понятно, на какой линии проблема.
• Высокий уровень безопасности: Каждая опасная зона защищена индивидуально.

Типичные ошибки, которых следует избегать при подключении УЗО:

• Объединение нулей после разных УЗО. Это самая частая ошибка, приводящая к немедленному ложному срабатыванию.
• Подключение нагрузки к нулю ДО УЗО. Защита работать не будет.
• Путаница фазного и нулевого проводов на клеммах УЗО.

Следуя этим схемам и правилам, вы обеспечите не просто "формальное" наличие УЗО в щитке, а реальную, надежную систему безопасности для вашего дома.

Особенности подключения УЗО в трехфазной сети: на что обратить внимание

Подключение УЗО в трехфазной сети используется в частных домах, на дачах с мощным оборудованием (электрокотлы, варочные поверхности, станки) и в гаражах. Основной принцип — сравнение "вошедших" и "вышедших" токов — остается, но добавляются фазы.

Конструкция четырехполюсного УЗО

• Как выглядит: Занимает 4 модуля на DIN-рейке. Имеет 8 клемм: 4 сверху (вход) и 4 снизу (выход).
• Клеммы: Обозначены как L1, L2, L3, N (или A, B, C, N). Крайне важно соблюдать порядок подключения фаз и маркировку нулевого провода.

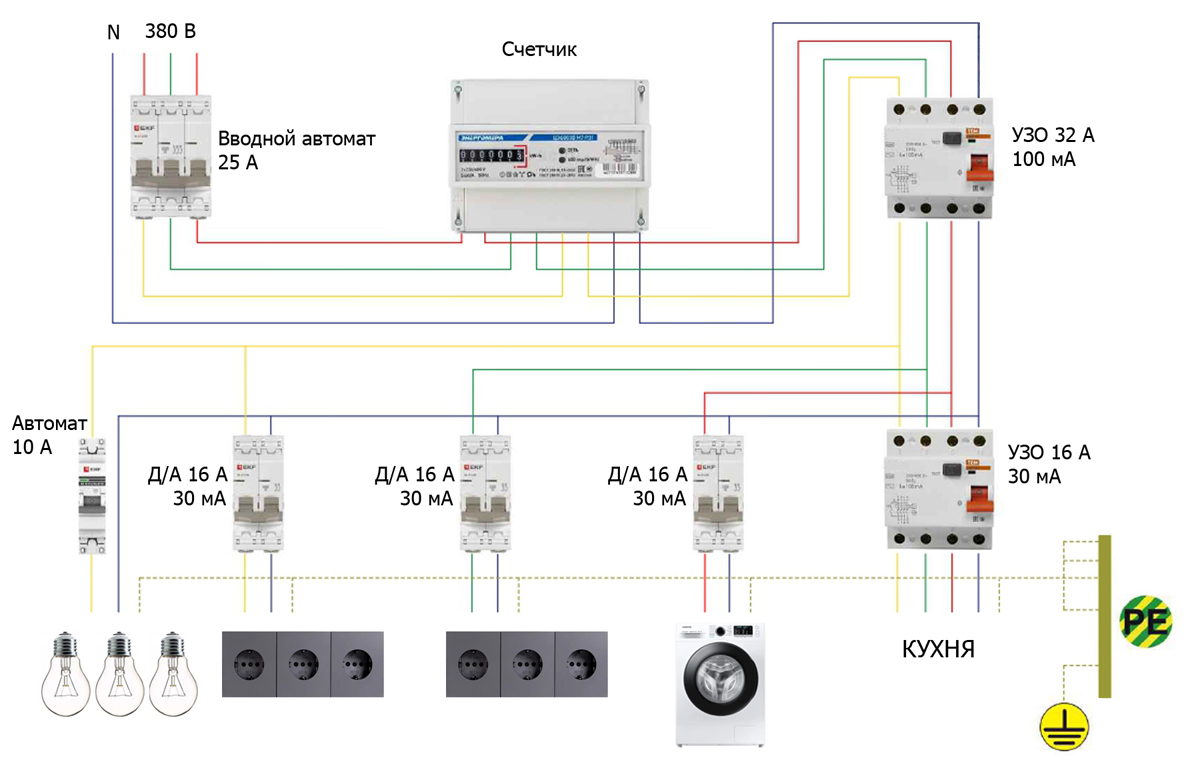

Особенности подключения УЗО в трехфазной сети: на что обратить внимание

Данная схема демонстрирует смешанное подключение, где в трехфазной сети используются как трехфазные, так и однофазные потребители. Это распространенный случай для современного частного дома или квартиры с электроплитой.

Общий принцип, который соблюдается: для трехфазных цепей используется четырехполюсное УЗО, а для однофазных — двухполюсные дифференциальные автоматы и однополюсные автоматические выключатели.

Критически важные моменты и частые ошибки:

• Баланс фаз: При проектировании старайтесь распределить однофазные нагрузки равномерно по трем фазам (L1, L2, L3), чтобы избежать перекоса фаз.
• Нулевой провод в трехфазном УЗО: Никогда не путайте клеммы. Ноль должен подключаться строго на клемму N. Его неправильное подключение выведет УЗО из строя.
• Разделение нулей: Это правило, как и в однофазной сети, действует без исключений. Нулевые проводники, вышедшие с разных групповых УЗО (как 2P, так и 4P), не должны соединяться между собой. У каждой своей группы — своя нулевая шина.
• Выбор типа УЗО: Для потребителей с импульсными блоками питания (даже в трехфазной сети) предпочтительнее использовать УЗО типа А.

Руководство по подключению устройства защитного отключения (УЗО)

Перед началом работ полностью обесточьте электросеть:

• Отключите вводной автомат и рубильник.
• Убедитесь в отсутствии напряжения на всех клеммах с помощью индикаторной отвертки.

Подготовка и монтаж:

• Разработайте схему подключения и подготовьте инструменты.
• Установите автоматический выключатель на DIN-рейку.
• Установите УЗО рядом с автоматом (обычно справа).

Подключение проводов:

• Входные клеммы УЗО. Фазная перемычка от выходной клеммы автомата к клемме «L» УЗО. Нулевая перемычка от общей нулевой шины к клемме «N» УЗО.
• Выходные клеммы УЗО. Фазный провод от клеммы «L» к фазной шине группы. Нулевой провод от клеммы «N» к отдельной нулевой шине этой группы.

Проверка и тестирование:

• Визуальный контроль. Проверьте затяжку клемм. Убедитесь, что нули разных групп не смешаны.
• Подача напряжения. Включите вводной автомат, затем УЗО. Нажмите кнопку «ТЕСТ» — устройство должно отключиться.
• Если УЗО срабатывает. Отключите все приборы из розеток. Проверьте схему на ошибки (чаще всего — объединение нулей).

Ошибки, которые часто допускаю при подключении УЗО

Даже правильно подобранное УЗО может оказаться бесполезным или неработоспособным из-за ошибок в монтаже. Знание этих ошибок сэкономит вам время, нервы и обезопасит ваш дом.

Ошибка 1: Объединение нулей после разных УЗО

• В чем суть: Это самая распространенная и критичная ошибка. Когда после двух или более УЗО их нулевые проводники подключаются на одну общую нулевую шину.
• Что происходит: При включении нагрузки в розетке, защищенной УЗО №1, часть тока будет возвращаться не через "свой" ноль, а через нулевой провод УЗО №2. Баланс токов в обоих УЗО нарушится, и они мгновенно сработают.
• Как исправить: Каждое УЗО должно иметь собственную, изолированную нулевую шину. Нули от розеток, защищаемых этим УЗО, подключаются только к этой шине.

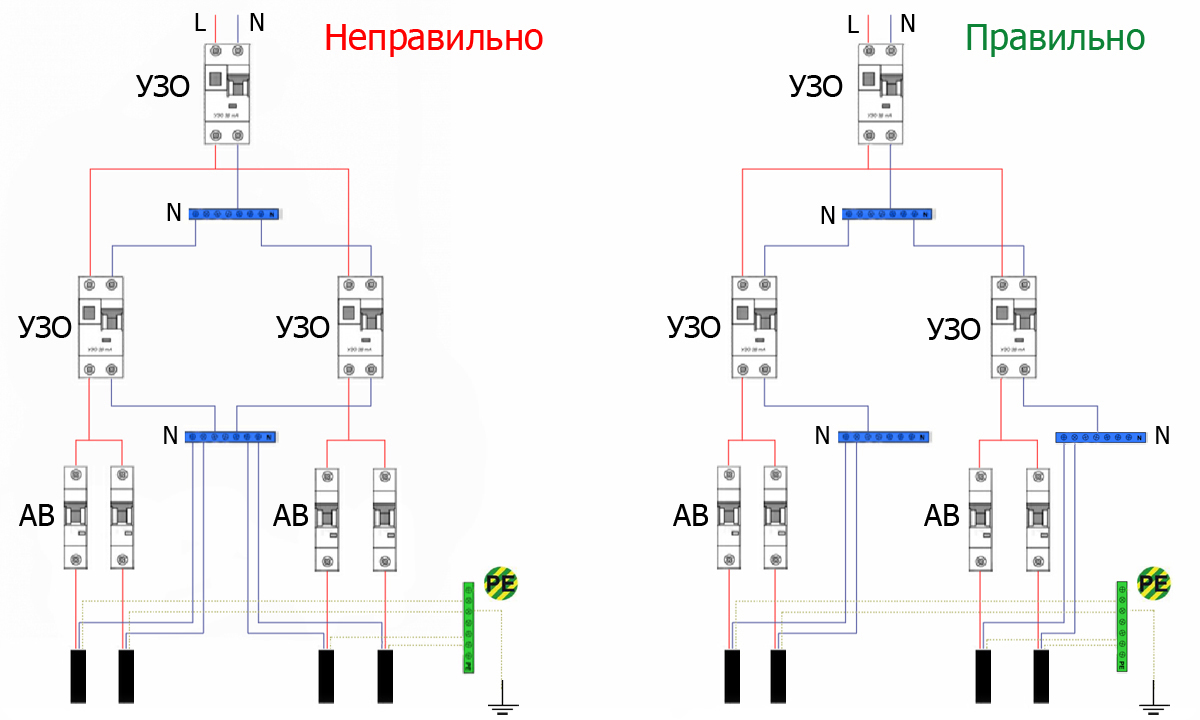

Пример неправильного и правильного подключений УЗО

Ошибка 2: Подключение нагрузки к нулю до УЗО

• В чем суть: Нулевой проводник от потребителя ошибочно подключается не к своей отдельной шине после УЗО, а к общей нулевой шине до УЗО (от которой питается вход УЗО).
• Что происходит: Ток приходит к потребителю через УЗО по фазному проводу, а возвращается "мимо" УЗО. УЗО фиксирует утечку, равную всему току нагрузки, и немедленно отключается
• Как исправить: Тщательно промаркировать все нулевые шины. Все нулевые провода, уходящие на нагрузку, должны браться строго с шины, подключенной к выходу "N" соответствующего УЗО.

Ошибка 3: Неправильный подбор номинала или "защита УЗО автоматом"

• В чем суть: Номинальный ток УЗО (например, 25А) меньше или равен току автомата перед ним (например, 32А).
• Что происходит: При перегрузке линии (ток, скажем, 28А) автоматический выключатель еще не сработает, но через УЗО будет протекать ток, превышающий его номинал. Это приведет к перегреву и выходу УЗО из строя.
• Как исправить: Соблюдать правило: Номинал УЗО должен быть на ступень выше номинала автомата (Автомат 16А -> УЗО 25А; Автомат 25А -> УЗО 40А).

Ошибка 4: Подключение УЗО без автоматического выключателя

• В чем суть: УЗО подключается напрямую к сети, без защиты своего собственного автомата.
• Что происходит: УЗО не защищает от короткого замыкания и перегрузки. При КЗ в сети УЗО, скорее всего, сгорит, так как не имеет дугогасительных камер и механизма отключения при сверхтоках.
• Как исправить: УЗО всегда должно быть защищено последовательно включенным автоматическим выключателем.

Ошибка 5: Неправильное подключение фазного и нулевого проводов

• В чем суть: Провод от автомата подключается на клемму "N" УЗО, а ноль — на клемму "L".
• Что происходит: Внутренняя схема УЗО рассчитана на определенное подключение. При такой ошибке кнопка "ТЕСТ" может не работать, а само УЗО не будет выполнять свою функцию.
• Как исправить: Строго следовать маркировке на корпусе: входная фаза — на "L", входной ноль — на "N".

Ошибка 6: Установка УЗО в сети без заземления (2-проводной)

• В чем суть: Многие ошибочно полагают, что УЗО не будет работать, если нет заземляющего провода (PE).
• Что происходит: УЗО будет работать! Оно сработает не в момент прикосновения к корпусу неисправного прибора (как при наличии заземления), а в момент протекания тока через тело человека на землю. То есть, человек все равно получит удар током, но очень кратковременный, так как УЗО отключится за миллисекунды.
• Как исправить: Это не ошибка монтажа, а ошибка понимания. УЗО необходимо устанавливать даже в старых домах с двухпроводной схемой, так как оно все равно спасает жизнь. Но идеал — это наличие и заземления, и УЗО.

Ошибка 7: Подключение заземляющего провода (PE) на нулевую шину УЗО

• В чем суть: Это грубейшее и крайне опасное нарушение! Заземляющий проводник подключается к нулевой шине после УЗО.
• Что происходит: В случае обрыва нуля до УЗО, потенциал фазы через нагрузку (например, включенный в розетку чайник) появится на нулевом проводе после УЗО, а значит, и на всех заземленных корпусах приборов! Это создает смертельную опасность.
• Как исправить: Заземляющий проводник (PE) никогда и нигде не должен соединяться с нулевым (N). Он должен подключаться только к главной заземляющей шине (ГЗШ) в щитке.

Чек-лист для самопроверки после подключения УЗО:

1. Номинал УЗО > Номинала автомата?
2. У каждого УЗО своя нулевая шина?
3. Все нули нагрузки подключены к своей шине, а не к общей?
4. Фаза и ноль на УЗО не перепутаны?
5. Заземление нигде не соединено с нулем?
6. При нажатии кнопки "ТЕСТ" УЗО отключается?

Если на все вопросы вы ответили "ДА", значит, вы избежали самых частых ошибок и ваше УЗО готово надежно защищать вас и ваш дом.

Проверка работоспособности УЗО — Как убедиться, что защита не «спит»

Установленное УЗО — это лишь потенциальная защита. Реальную безопасность обеспечивает его исправность и постоянная готовность к работе. Проверять УЗО нужно регулярно, и вот как это делать правильно.

Способ 1: Регулярная проверка кнопкой «ТЕСТ»

Это встроенная, обязательная и самая простая процедура, которую должен выполнять каждый пользователь.

• Как это работает: Внутри УЗО находится цепь тестирования: резистор, подобранный таким образом, чтобы при нажатии кнопки имитировать ток утечки, равный номинальному (например, 30 мА). Это заставляет УЗО сработать.
• Порядок действий:
1. Убедитесь, что в сети есть напряжение (рычаг УЗО включен). Без напряжения тест не сработает.
2. Нажмите кнопку «ТЕСТ» на лицевой панели УЗО. Нажимайте четко, до щелчка.
3. Исправное УЗО должно мгновенно отключиться (рычаг уйдет вниз с характерным щелчком).
• Как часто проверять? Не реже 1 раза в месяц. Рекомендуется приурочить это к какой-то простой дате (например, первое число каждого месяца).
• Что делать, если УЗО не отключается при нажатии «ТЕСТ»?
1. Возможная причина: Неисправна цепь тестирования или сам механизм расцепления.
2. Ваши действия: Немедленно замените УЗО. Такое устройство не может считаться исправным и не обеспечит защиту.

Способ 2: Проверка с помощью контрольной лампы (имитация утечки)

Этот метод более нагляден, так как имитирует реальную ситуацию утечки тока, но требует осторожности и базовых навыков.

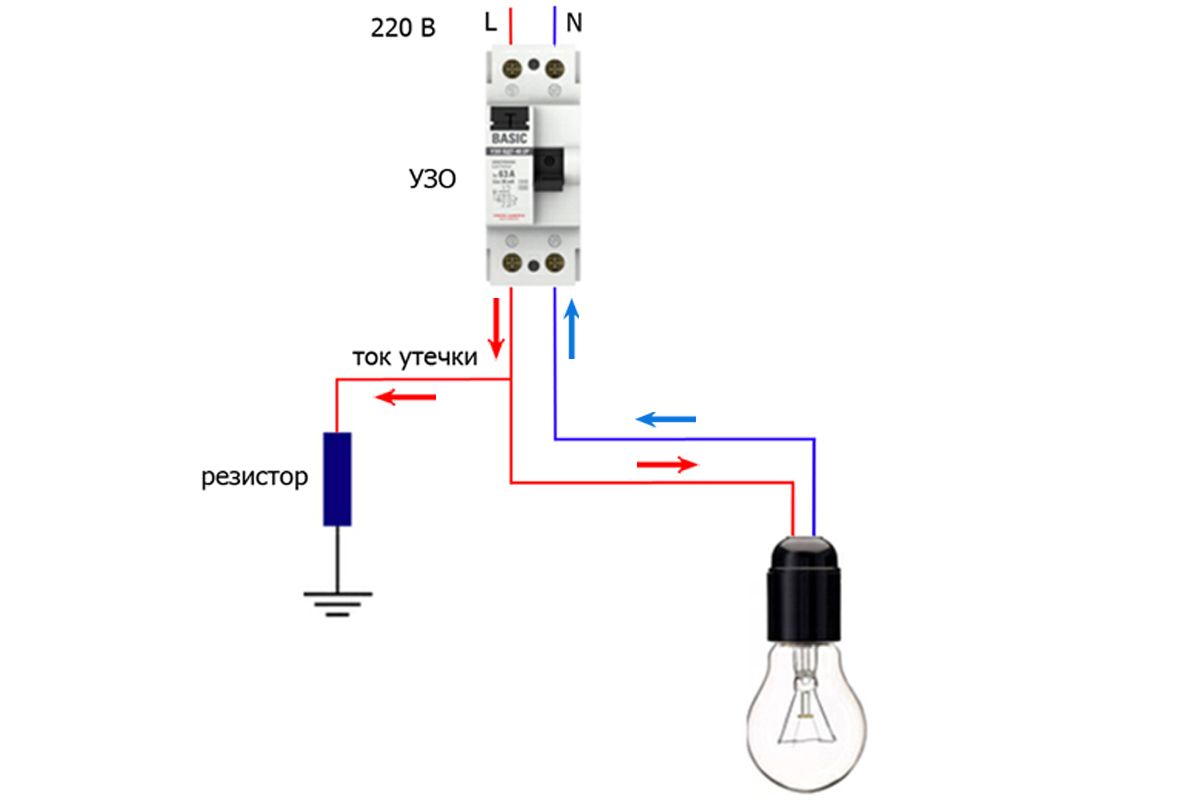

Проверка УЗО с помощью контрольной лампы

• Суть метода: Создается цепь, в которой часть тока «утекает» с фазного провода на нулевой до УЗО, заставляя его сработать.
• Что понадобится: Лампа накаливания (например, 25 Вт), резистор (номинал около 7.5 кОм для создания утечки ~30 мА), провода и щупы.
Внимание Собирать такую схему должен человек, понимающий в электротехнике!
• Порядок действий:
1. Один провод от схемы (лампа + резистор) подключается к выходной фазной клемме УЗО (нижний L).
2. Второй провод подключается к входной нулевой клемме УЗО (верхний N) или к общей нулевой шине до УЗО.
3. При подключении УЗО должно немедленно отключиться, так как оно зафиксировало утечку.

Способ 3: Профессиональная проверка прибором (например, UNI-T UT 582)

• Что измеряет прибор:
• Фактический ток срабатывания (IΔn). Убеждается, что УЗО отключается в пределах 0.5 IΔn - 1 IΔn (например, УЗО на 30 мА должно сработать при токе от 15 до 30 мА).
• Время срабатывания. Проверяет, укладывается ли оно в нормативы (обычно ≤ 0.3 с для 30 мА).
• Напряжение прикосновения. Расчетный параметр, показывающий опасность в момент срабатывания.
• Зачем это нужно: Такая проверка дает полную картину о состоянии УЗО и соответствует требованиям ПТЭЭП (Правила технической эксплуатации электроустановок потребителей). Рекомендуется проводить не реже 1 раза в 2 года.

Чек-лист: Почему УЗО может срабатывать без видимой причины?

Если УЗО регулярно отключается при штатной работе, проблема не в нем, а в электропроводке или приборах.

1. Старая или поврежденная проводка: Изоляция со временем разрушается, возникают микроскопические утечки на стены или заземленные конструкции.
2. Неисправный электроприбор: Пробой изоляции внутри стиральной машины, бойлера, компьютера.
3. Скрытая ошибка монтажа: Нарушение изоляции кабеля при установке, «подгорание» контактов в розетке.
4. Влага:Попадание влаги в розетку, выключатель, распаечную коробку (частая причина в ванных и на кухнях).
5. Накопление естественных токов утечки: В большой квартире с множеством техники суммарный естественный ток утечки может приблизиться к 1-2 мА на прибор. Если таких приборов 15-20, их сумма может превысить порог в 30 мА.

Как найти причину ложных срабатываний:

• Выключите все автоматы, которые защищены этим УЗО.
• Включите УЗО. Если оно включается — проблема не в щитке.
• Поочередно включайте автоматы. Когда при включении одного из них УЗО сработает — вы нашли проблемную группу.
• В этой группе поочередно отключайте и включайте электроприборы, чтобы найти неисправный.

Ваш путь к абсолютной электробезопасности с УЗО

Поздравляем! Вы прошли полный курс по пониманию, выбору и установке УЗО. Давайте соберем все ключевые моменты воедино, чтобы у вас осталась четкая и простая шпаргалка для действий.

1. Суть и важность (Ключевой вывод)

УЗО — это ваша личная система спасения. Оно не защищает проводку (это задача автомата), а защищает вас от поражения электрическим током и ваш дом от пожара из-за утечек. Его установка — не опция, а необходимый стандарт безопасности для современного жилья.

2. Принцип работы (Как это работает)

Запомните простую аналогию: «Сколько вошло — столько и должно выйти». УЗО постоянно сравнивает ток в фазном и нулевом проводах. Если появляется разница даже в 10-30 миллиампер (ток утечки, который может протекать через человека), устройство за миллисекунды разрывает цепь.

3. Правильный выбор (Шпаргалка покупателя)

Для стандартной квартиры или дома с сетью 220В ваш выбор должен пасть на:

• Тип: Электромеханическое (не зависит от напряжения сети).
• Род тока: Тип А (для всей современной техники с электронными блоками управления).
• Чувствительность (ток утечки): 30 мА — для розеточных групп и освещения, 10 мА — для помещений с повышенной опасностью (ванная, баня, кухня)
• Номинальный ток: Всегда на ступень выше, чем у автомата на этой линии (Автомат 16А → УЗО 25А; Автомат 25А → УЗО 40А).
4. Правильное подключение (Золотые правила)
• Схема: Вводной автомат → Счетчик → (Противопожарное УЗО на 100-300 мА) → Групповые УЗО на 30 мА.
• Партнер: УЗО всегда работает в паре с автоматическим выключателем.
• Главный запрет: Нулевые провода от разных УЗО нельзя объединять. У каждой группы — своя нулевая шина.
5. Критические ошибки (Чего делать нельзя)
• Объединение нулей от разных УЗО → приводит к немедленному срабатыванию.
• Подключение нагрузки к «чужому» нулю → приводит к немедленному срабатыванию.
• Несоответствие номиналов (УЗО 25А с автоматом 32А) → приводит к сгоранию УЗО.
• Путаница фазного и нулевого проводов на клеммах → УЗО не будет работать.
6. Поддержка работоспособности (Правило «Раз в месяц»)
• Регулярно проверяйте УЗО, нажимая кнопку «ТЕСТ». Исправное устройство должно мгновенно отключиться.
• Если УЗО не срабатывает на кнопку — немедленно замените его.
• Если УЗО срабатывает без причины — это не его каприз, а сигнал о неисправности электроприбора или проводки. Ищите и устраняйте причину, а не отказывайтесь от защиты.

УЗО — это последний рубеж обороны, который срабатывает тогда, когда все остальные системы уже не спасают. Оно не отменяет необходимости исправной проводки, качественного заземления и простой бытовой осторожности. Но именно оно дает тот самый шанс, который отделяет тяжелую травму от трагедии.
