Проект электроснабжения двухэтажного жилого дома 250 м²

1. СОДЕРЖАНИЕ ПРОЕКТА

2. ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА

РАБОЧИЕ ЧЕРТЕЖИ ОСНОВНОГО КОМПЛЕКТА ЭЛЕКТРОСНАБЖЕНИЯ ЖИЛОГО ДОМА

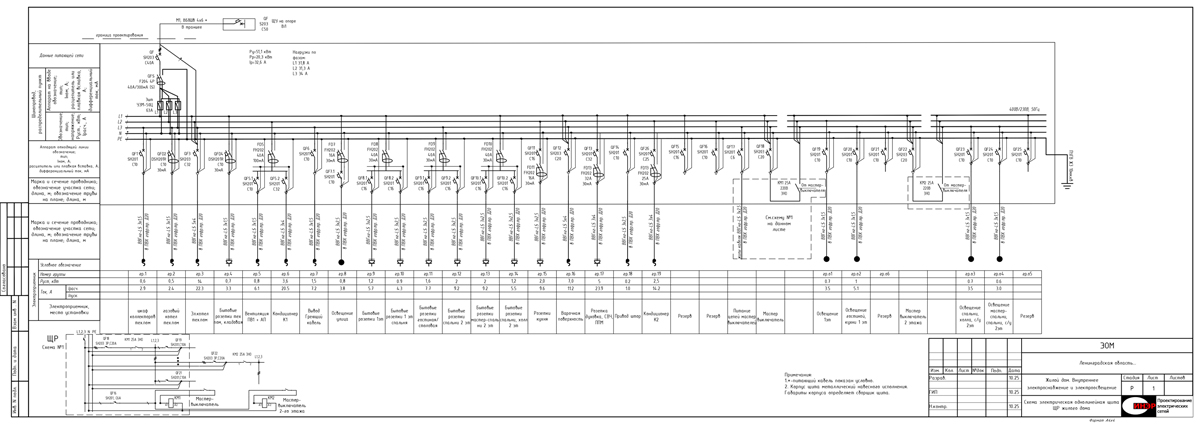

Схема электрическая однолинейная щита ЩР жилого дома

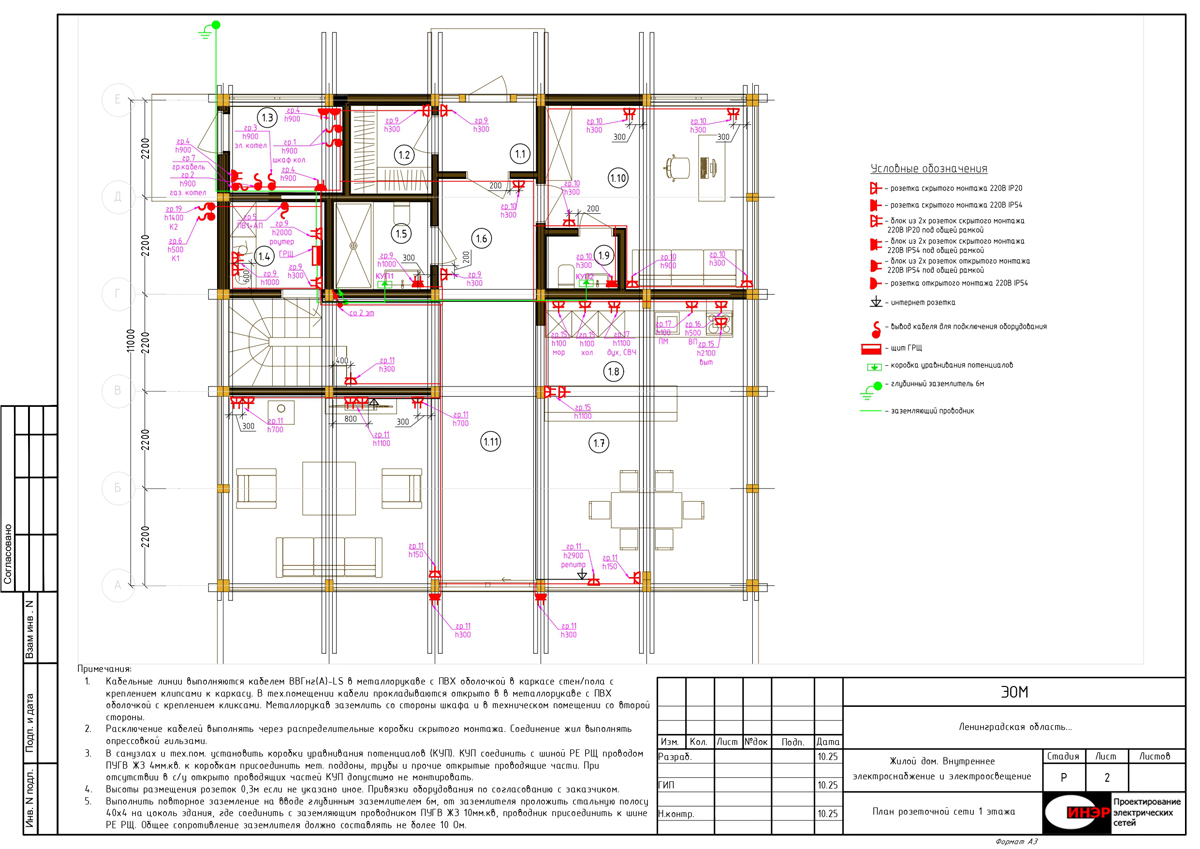

План розеточной сети 1 этажа

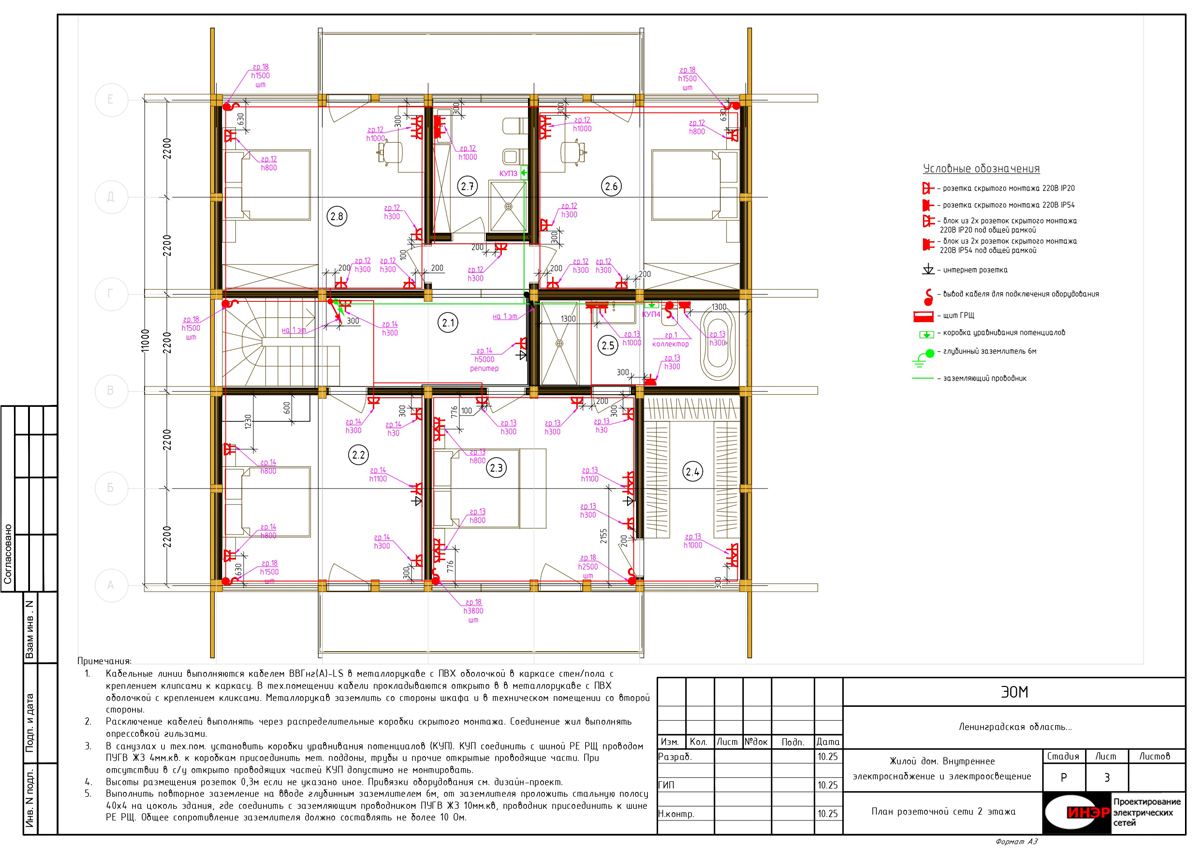

План розеточной сети 2 этажа

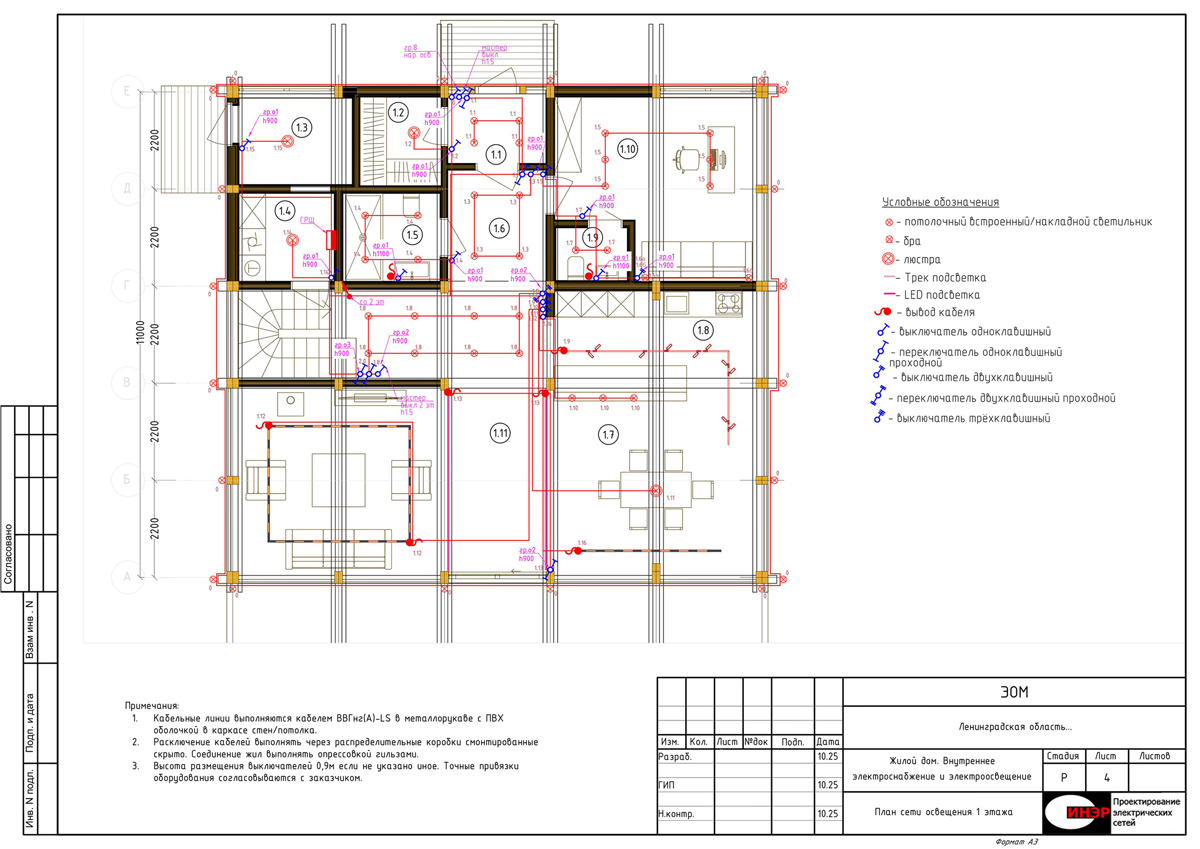

План сети освещения 1 этажа

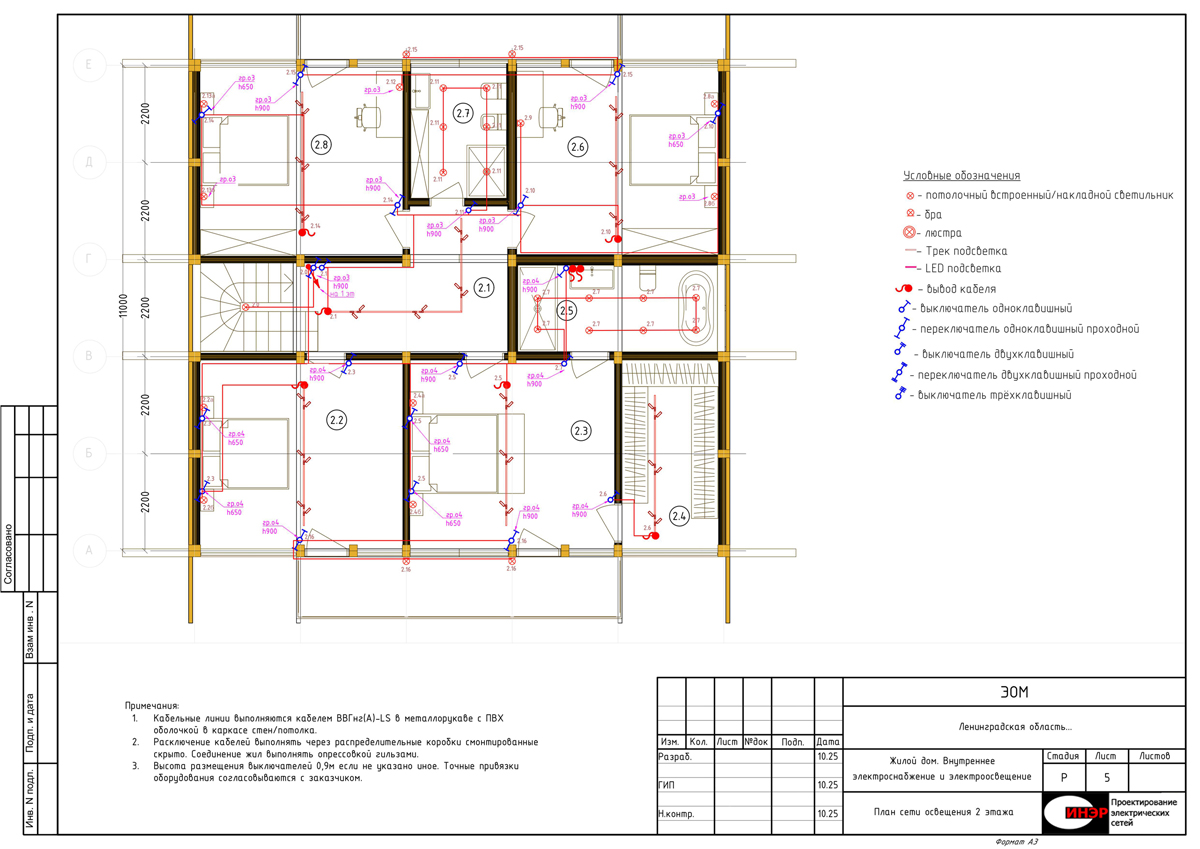

План сети освещения 2 этажа

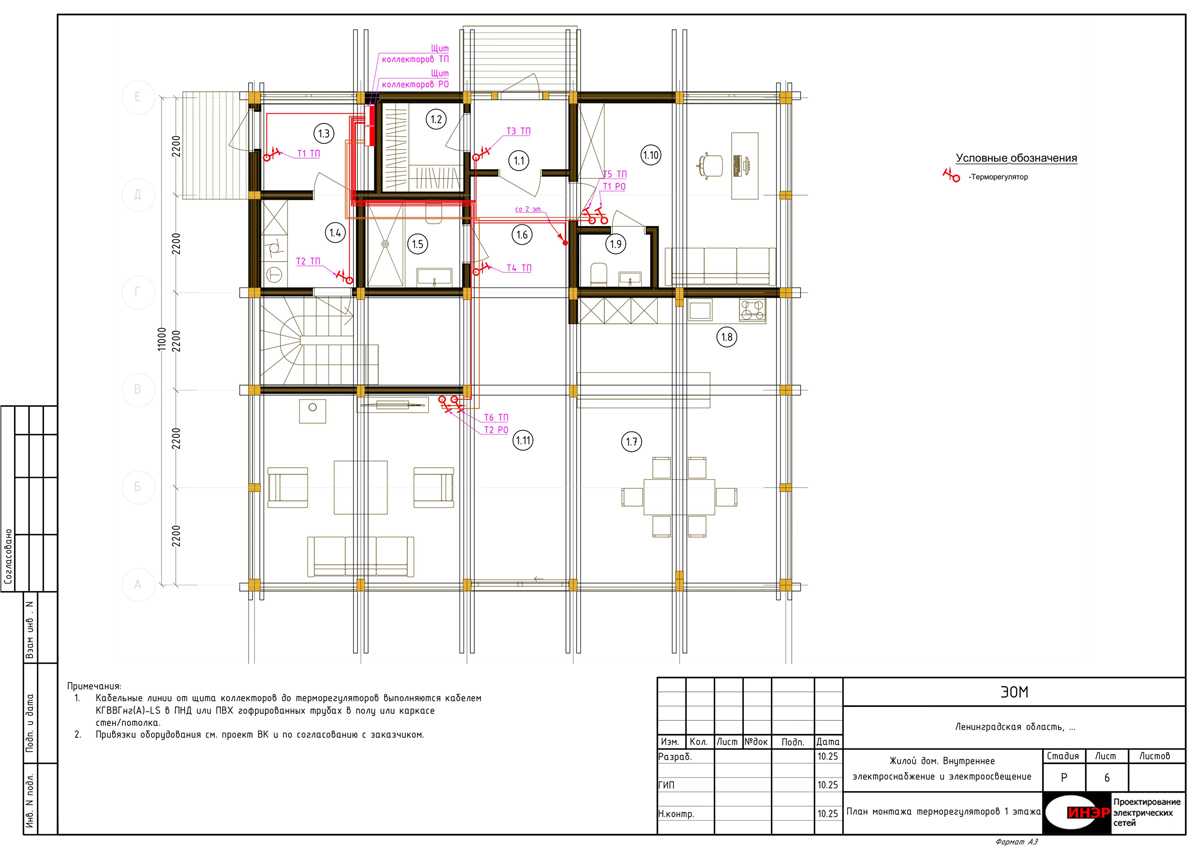

План монтажа терморегуляторов 1 этажа

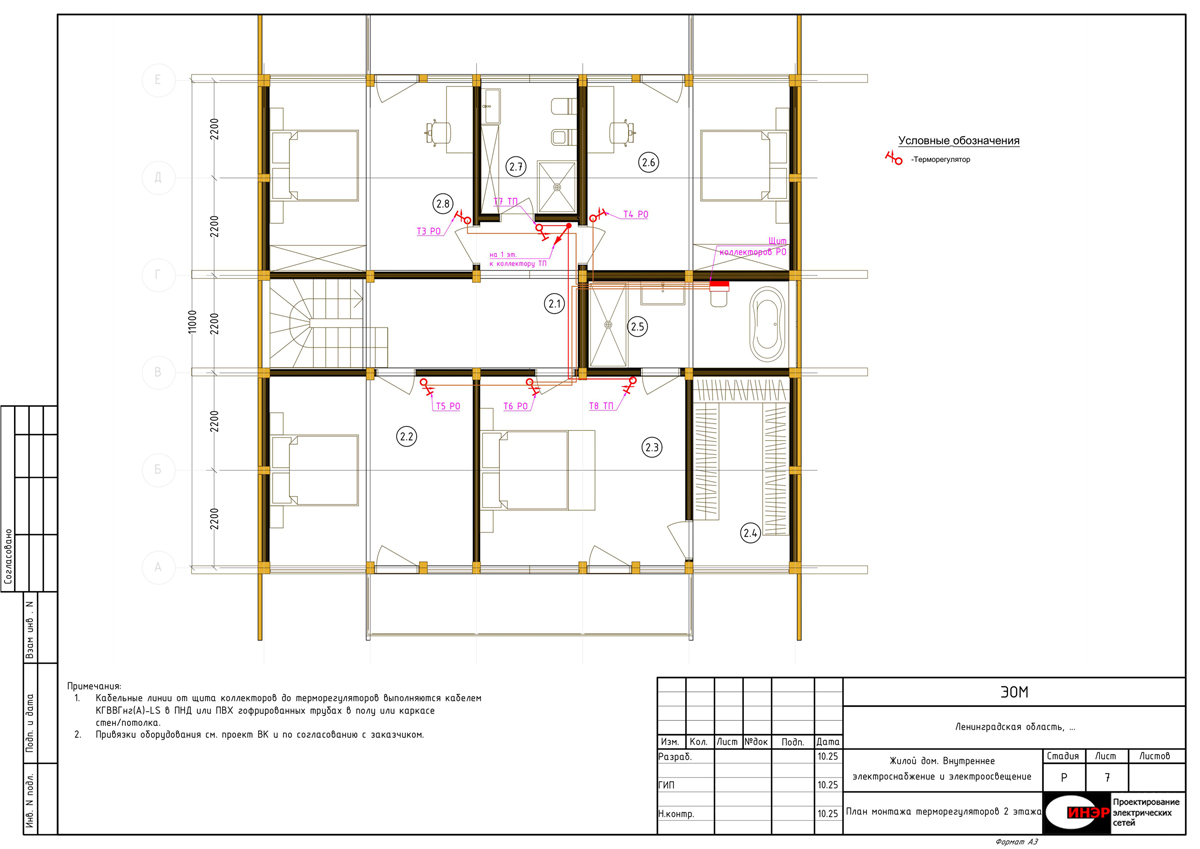

План монтажа терморегуляторов 2 этажа

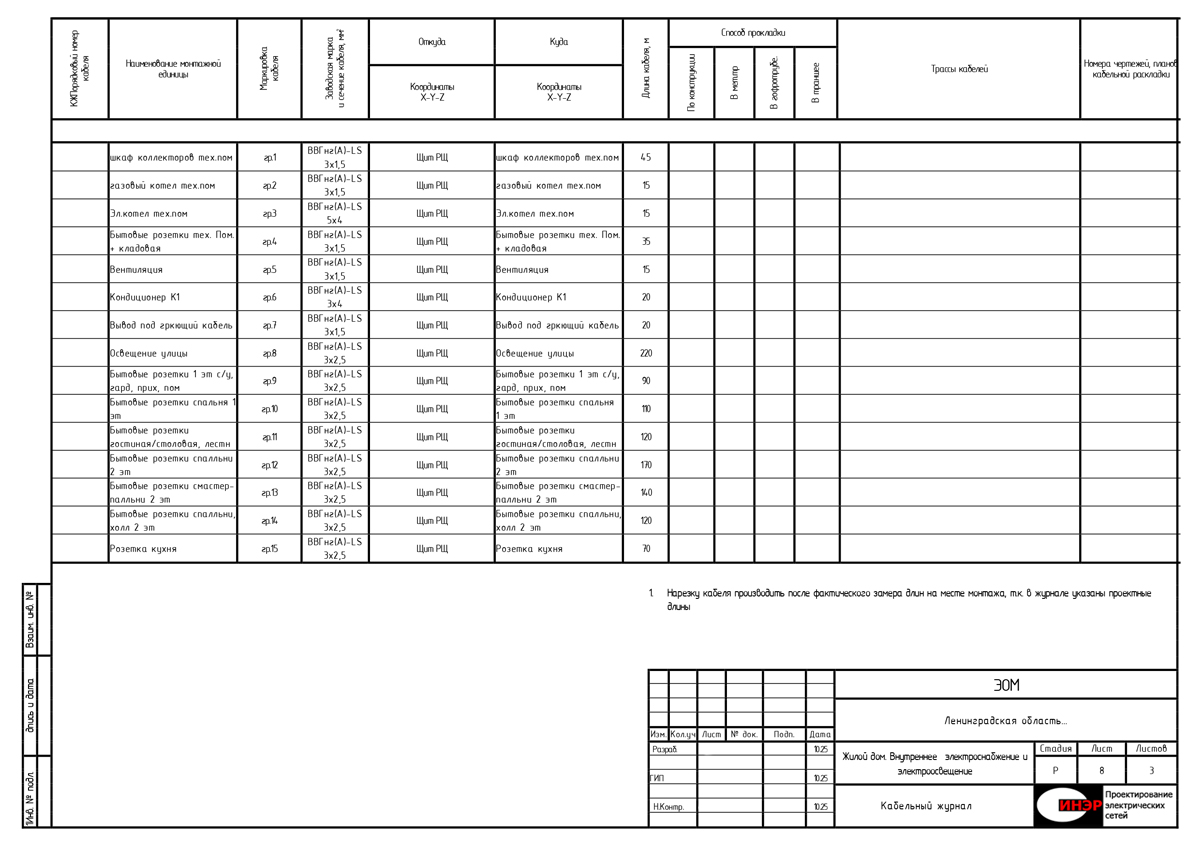

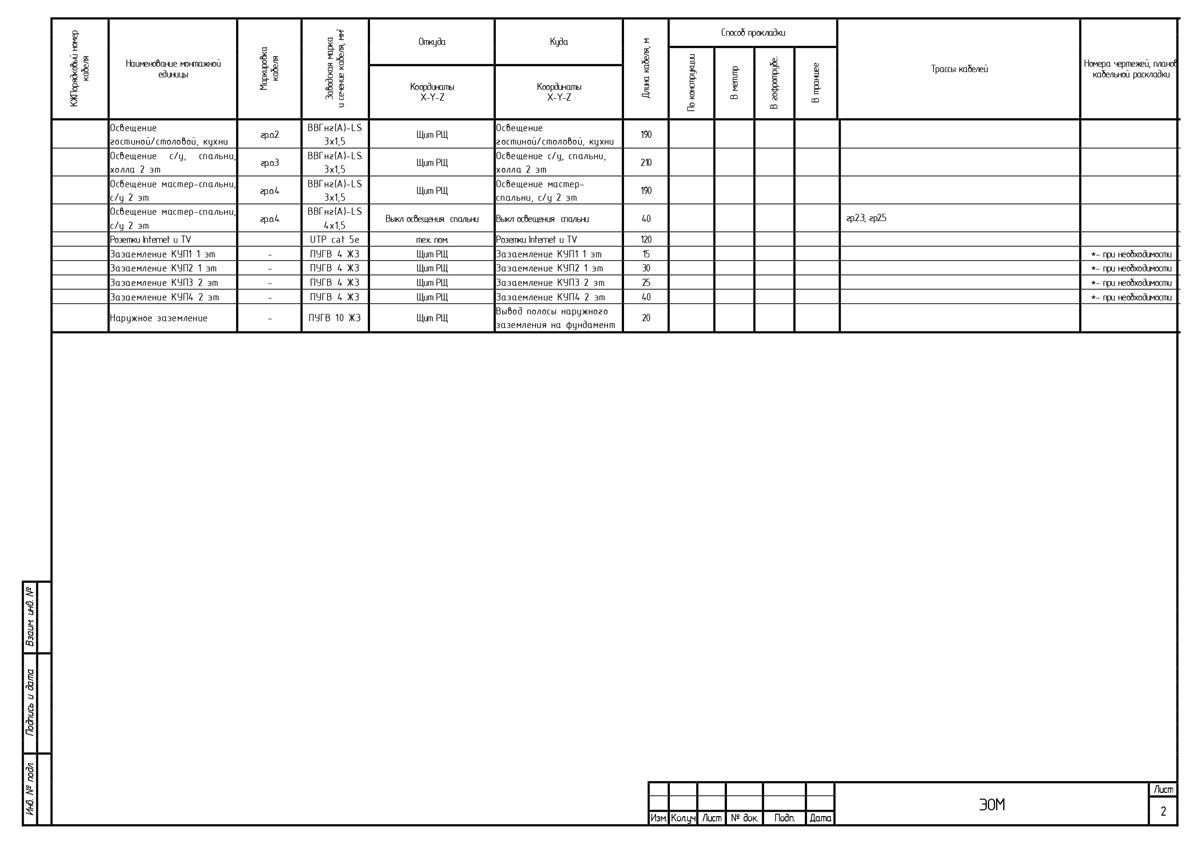

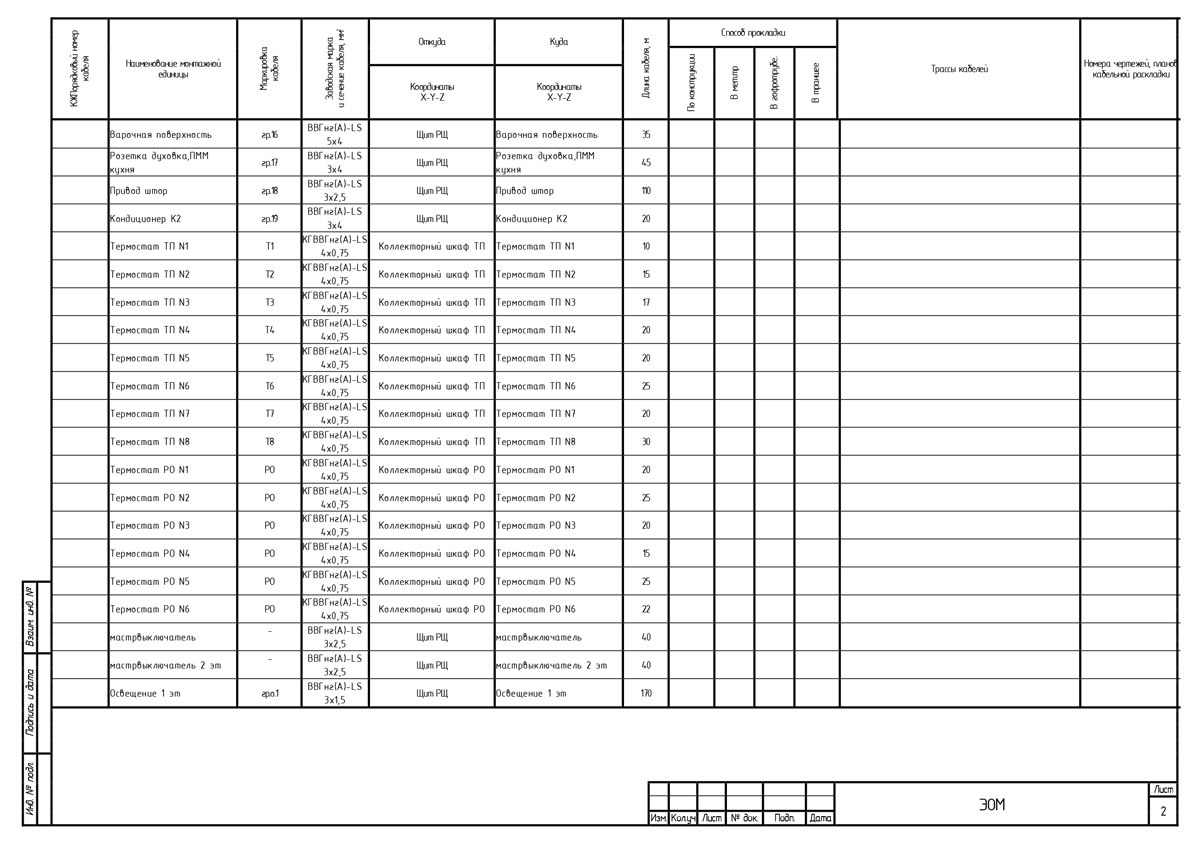

Кабельный журнал

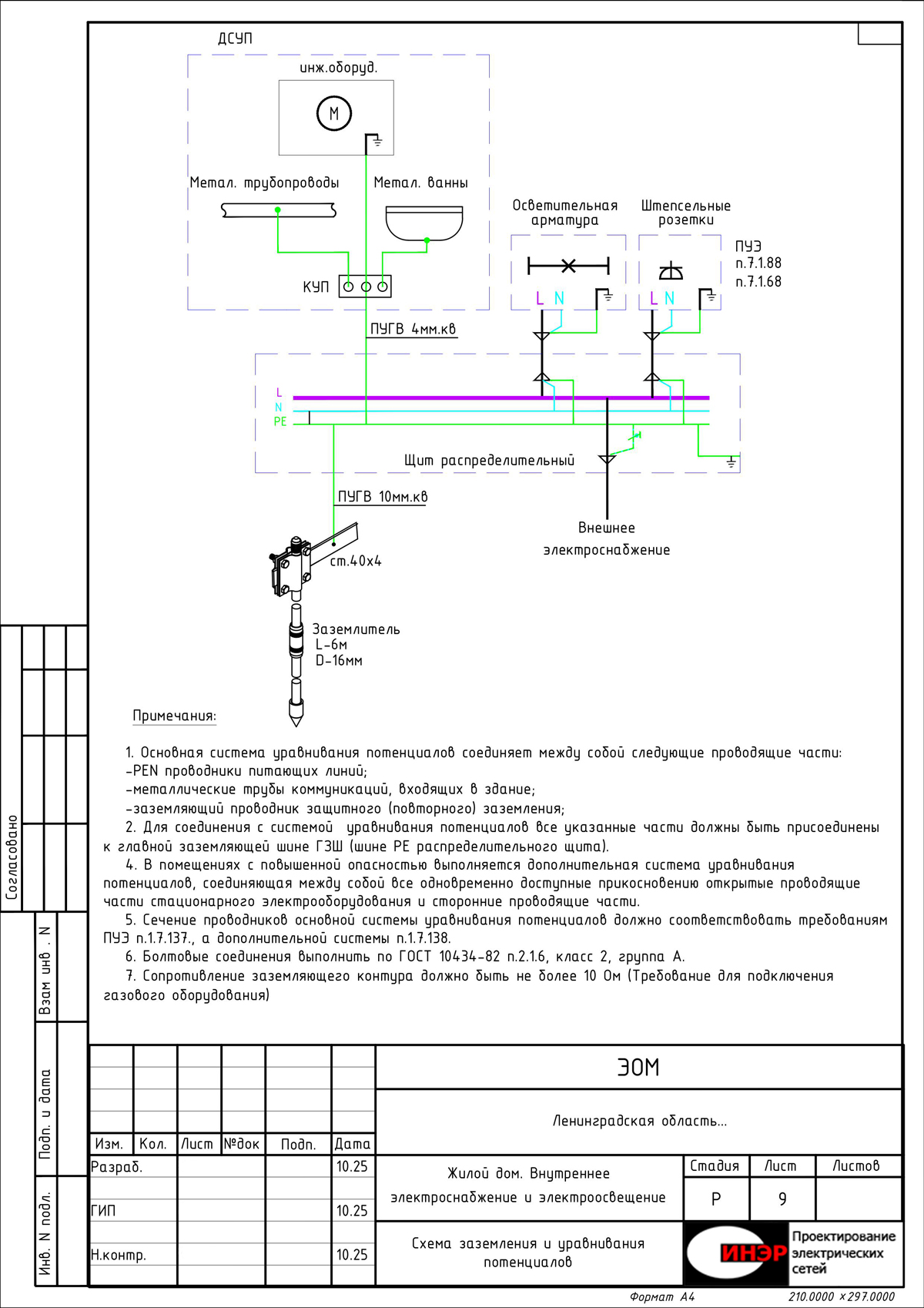

Схема системы заземления и уравнивания потенциалов

3. ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ

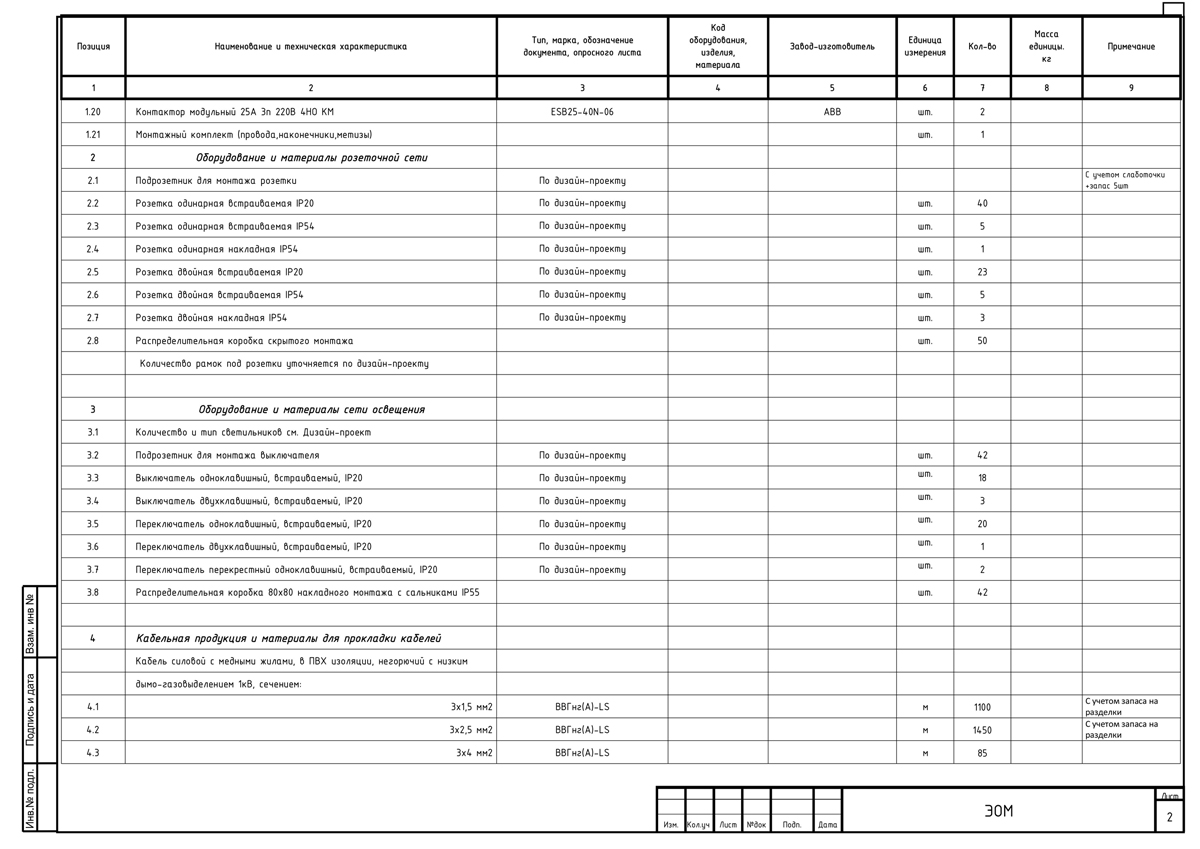

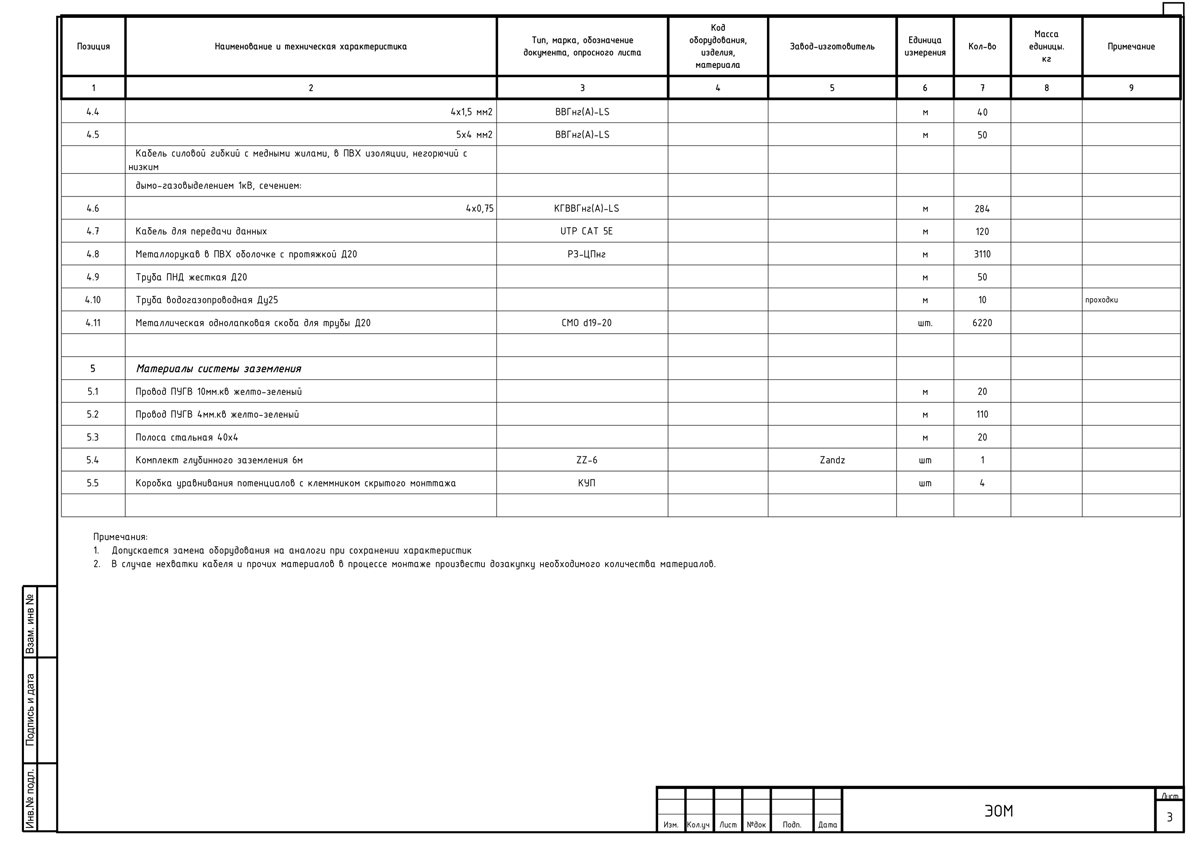

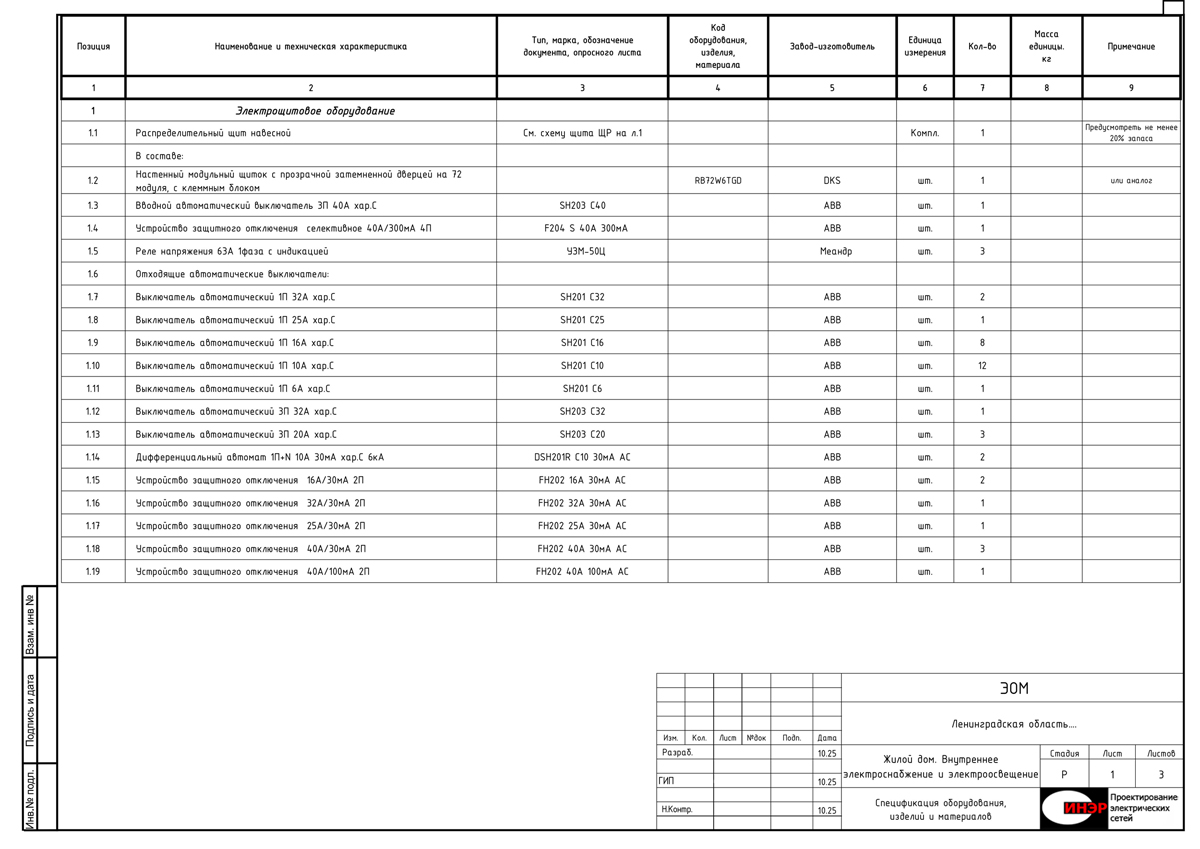

Спецификация оборудования изделий и материалов

4. ОБЩИЕ УКАЗАНИЯ

Рабочая документация разработана на основании:

• Технического задания на проектирование
• Архитектурных чертежей здания
• Действующих норм и правил

5. КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА

Здание жилого дома каркасное, двухэтажное.

6. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ

Электроснабжение

Точка присоединения в соответствии с выданным заданием на проектирование. Внешнее электроснабжение от ЩР до точки присоединения в проекте не рассматривается.

Расчетные параметры:

• Установленная мощность электроприемников: Руст = 51,1 кВт
• Расчетная мощность электроприемников: Рр = 20,34 кВт
• Расчетный ток: Iр = 32,6 А
• Напряжение сети: ~400/230 В
• Категория надежности электроснабжения: III

Основной источник питания: в соответствии с выданным заданием на проектирование.

Резервный источник питания: не предусматривается по заданию заказчика.

Учет электроэнергии

Учет электроэнергии выполняется на границе балансовой принадлежности и в проекте не рассматривается.

Распределительные и групповые сети

Для распределения электроэнергии принято:

Распределительный щит РЩ — металлический модульный навесной щит со степенью защиты IP41, с вводным автоматическим выключателем, УЗО и групповыми автоматическим выключателями, групповыми УЗО и АВДТ. Для оптимальной компоновки щита при необходимости защиты отходящих линий УЗО применено решение по установке по два групповых автоматических выключателей для одного УЗО.

Автоматические выключатели питающей и групповых сетей проверены на допустимое время отключения и предельную коммутационную способность при отключении токов КЗ.

Групповые сети выполнены кабелями с медными жилами типа ВВГнг(А)-LS расчетного сечения с изоляцией, не распространяющей горение.

Сечения кабелей принимаются по длительно допустимой токовой нагрузке, по потере напряжения и по величине срабатывания защиты при однофазных коротких замыканиях. Принятые марки кабелей и способы их прокладки соответствуют требованиям ГОСТ Р50571.15-97.

В местах прохода кабелей через стены должна обеспечиваться возможность смены электропроводки. Проход выполняется в металлорукаве в ПВХ оболочке.

Силовое электрооборудование

Силовые потребители питаются по отдельным линиям от щита РЩ.

К силовым электроприемникам относится оборудование, указанное в таблице расчета нагрузок.

Электроосвещение

На объекте предусматривается рабочее освещение.

Рабочее освещение помещений выполнено общим, преимущественно равномерным. Для освещения использованы светодиодные светильники, светодиодная лента. Управление освещением осуществляется с помощью выключателей по месту.

Качественные характеристики электроосвещения соответствуют СанПиН 2.2.1/2.1.1.1278.

Светильники выбираются в соответствии с характером помещений. Выбор освещенности помещений произведен на основании СанПиН 2.2.1/2.1.1.1278 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Заземление, защитные меры безопасности, молниезащита

В тех.помещении и санузлах необходимо выполнить дополнительную систему уравнивания потенциалов. Однофазные розетки должны иметь заземляющий контакт. При питании нескольких штепсельных розеток от одной групповой линии ответвления защитного проводника (РЕ) выполняется в ответвительных или установочных коробках пайкой, сваркой, опрессовкой и т.д. Последовательное включение в защитный проводник заземляющих контактов розеток не допускается. (п.п. 1.7.83, 1.7.139, 1.7.142, 1.7.144, 7.1.88 ПУЭ)

Противопожарные мероприятия

Пожарная безопасность обеспечивается следующими мероприятиями:

1. Выбор аппаратов защиты
Выбором аппаратов защиты электрических сетей от токов КЗ и перенапряжений с учетом действующих требований по обеспечению требуемого времени срабатывания и предельной коммутационной стойкости.

2. Сертификация оборудования
Все оборудование и материалы, используемые для данного технического решения имеют необходимые сертификаты безопасности.

3. Прокладка сетей
Прокладкой электрических сетей кабелями и проводами расчетного сечения, обеспечивающего длительную работу при расчетной нагрузке, с учетом аварийных режимов для резервируемых сетей, с изоляцией, не распространяющей горение.

С целью предотвращения распространения пожара в местах прохода кабелей через стены следует заделывать зазоры между проводами, кабелями и трубой, а также резервные трубы легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей.

Общие требования по производству работ

Внутреннюю проводку выполнить сменяемой. Кабели и провода проложить скрыто вдоль стен и потолка в металлорукаве в ПВХ оболочке, в техническом помещении прокладка выполняется открыто в металлорукаве в ПВХ оболочке. Металлорукав заземлить со стороны шкафа и в техническом помещении. Прокладку кабелей и проводов вести участками от щита РЩ к ответвительным коробкам, выключателям, светильникам, штепсельным розеткам, электроприемникам.

Все соединения кабелей и проводов выполнить в ответвительных коробках опрессовкой в гильзах. В местах соединений жил кабелей оставить запас, обеспечивающий возможность повторного присоединения. К местам соединений обеспечить доступ для осмотра и ремонта. В местах соединений кабели не должны испытывать механических усилий. Изоляцию соединений выполнить равноценной изоляции жил соединяемых проводов и кабелей.

Кабели и провода присоединить к устройствам следует после установки и закрепления устройств в рабочем положении.

Проход кабелей и проводов через стены выполнить в отрезках труб. На вводе в здание труба должна иметь уклон наружу, для предотвращения попадания влаги. В местах прохода кабелей и проводов через стены и перекрытия зазоры между кабелем и трубой (проемом) с каждой стороны стены заполнить легкоудаляемой массой из негорючего материала.

Однофазные розетки должны быть рассчитаны на ток 16А и иметь устройство, закрывающее гнезда при вынутой вилке.

Выключатели управления освещением установить на высоте, указанной на плане. К контактам выключателей управления освещением подключить фазный проводник.

При соединении светильников "в цепочку" у всех светильников, кроме концевых, установить ответвительные коробки.

Монтаж и подключение специального оборудования производится поставщиком, имеющим лицензию и отвечающим за качество установки данного оборудования.

Перечень видов скрытых работ, для которых необходимо составление актов

1. Прокладка кабелей и проводов за обшивками стен и потолков.
2. Монтаж скрытых распределительных коробок.

Организация эксплуатации электроустановок

Владелец индивидуального жилого дома должен пройти инструктаж.

Все бытовые приборы должны соответствовать ГОСТ 27570.0-87 «Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний».

При срабатывании УЗО необходимо вызвать специалиста из энергоснабжающей организации для определения и устранения причин.

При срабатывании защитных автоматических выключателей в случае перегрузки необходимо отключить из розеток электроприемники и через некоторое время включить автомат.

Владельцу запрещается изменять самостоятельно электросхему, уставки защитных автоматов других номинальных данных без согласования с электроснабжающей организацией.

Измерение сопротивления изоляции, проверка целостности нулевых проводников и проверка работоспособности средств защиты должна выполняться в установленные сроки специалистами, имеющими специальную лицензию данной деятельности.

Расчетные данные

Ток однофазного короткого замыкания (КЗ) кабеля в удаленной точке, кА:

где: Uф - фазное напряжение, В; 0.8 - коэффициент снижения фазного напряжения, в связи с неясностью сопротивления цепи со стороны источника питания (трансформатора); 1.5 - коэффициент, учитывающий повышение сопротивления проводов при нагреве током КЗ; L - длина участка, м; Zуд - удельное сопротивление каждого из последовательно включенных участков цепи от точки подключения до точки КЗ, мОм/м.

Приводится расчет Iокз для наиболее удаленного электроприемника - освещения цок. эт. гр.8.

Результаты расчета приведены в таблице 1

Расчет потери напряжения

где: Р - мощность присоединения, кВт; L - длина линии, км; γ - проводимость материала проводника (для меди 57.14 МСм×м); Uл - линейное напряжение питающей сети, кВ; q - сечение питающего проводника, мм.кв.

Вывод: Потери напряжения не превышают нормируемых значений.

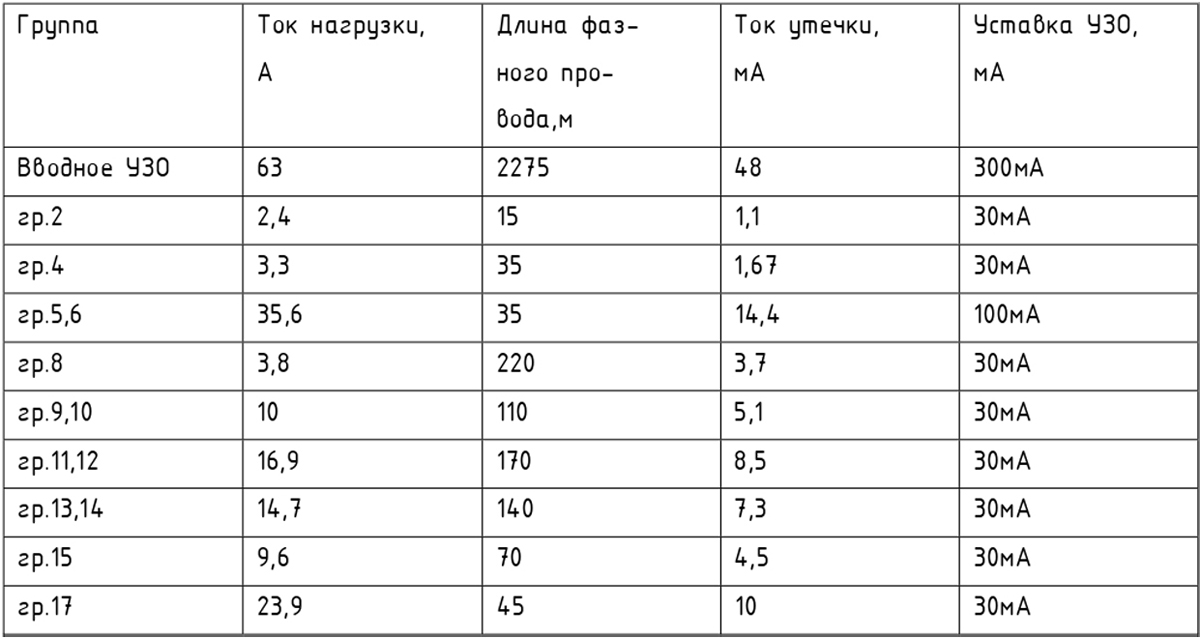

Расчет токов утечки

где: Iп - токи нагрузки защищаемых потребителей, А; Lс - длина фазных проводов защищаемой сети, м.

Результаты расчетов приведены в таблице 3

Таблица 3

Токи утечки не превышают 1/3 номинального значения защитных устройств.

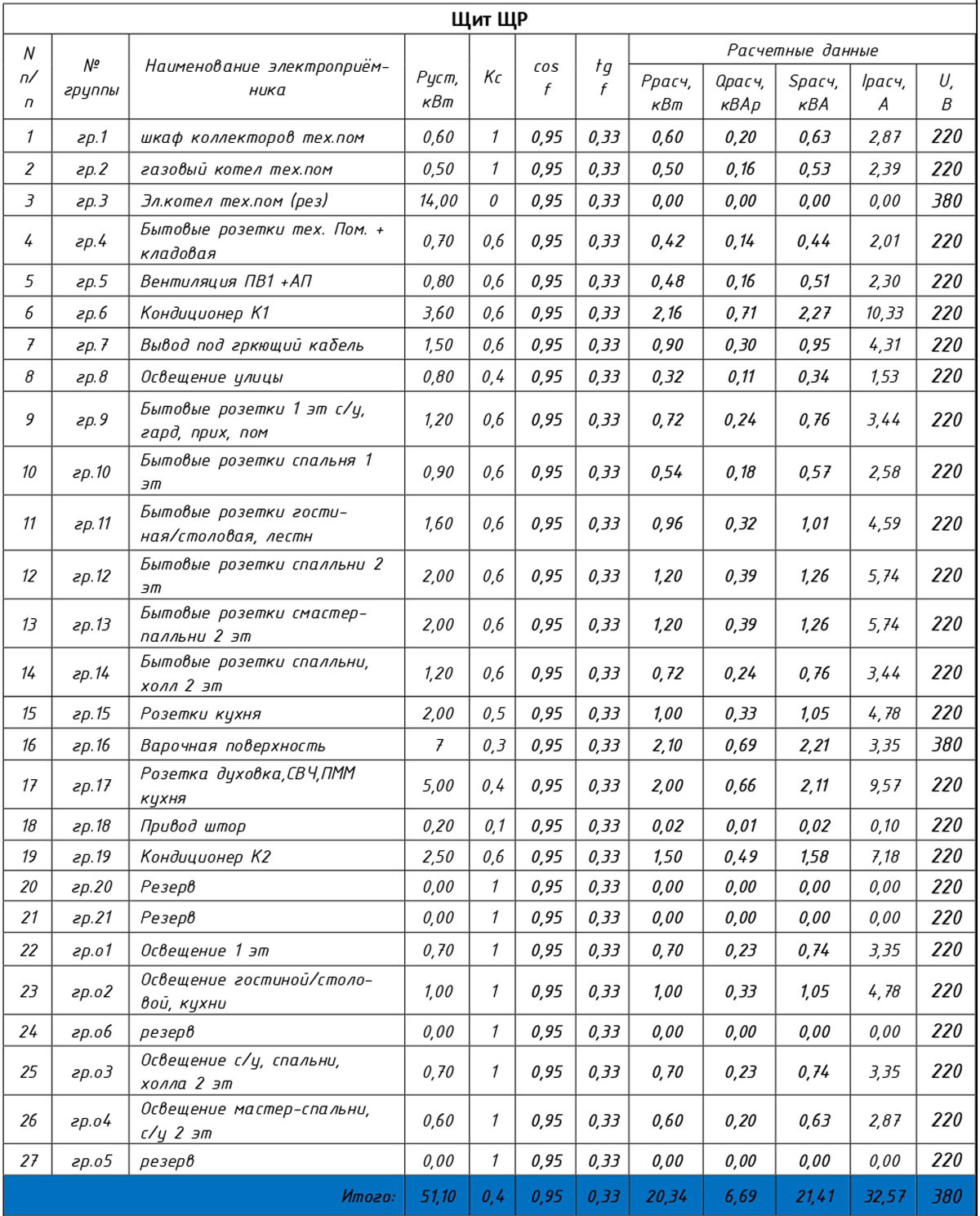

Расчет электрических нагрузок

Решения по выбору электрооборудования выполнены на основании нагрузок, приведенных в таблице 4.

Расчет нагрузок выполнен в соответствии с СП256.1325800.2016

Таблица 4

где: Pуст - установленная мощность; Kс - коэффициент спроса; cosφ, tgφ - коэффициенты мощности; Pр, Qр и Sр - расчетные значения мощности активной, реактивной и полной соответственно; I - расчетное значение тока.
