Проект электроснабжения одноэтажного частного дома
1. СОДЕРЖАНИЕ ПРОЕКТА
| Лист | Наименование |
|---|---|
| 1 | Содержание |
| 2 | Ведомость рабочих чертежей основного комплекта |
| 3 | Ведомость ссылочных и прилагаемых документов |
| 4 | Общие указания |
| 5 | Краткая характеристика объекта |
| 6 | Основные технические решения |
2. ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА
| Лист | Наименование |
|---|---|
| ЭОМ.ОД | Общие данные |
| 1 | Схема электрическая однолинейная щита ЩР частного дома |
| 2 | План розеточной сети |
| 3 | План сети освещения |
| 4 | План монтажа терморегуляторов |
| 5 | Кабельный журнал |
| 6 | Схема системы заземления и уравнивания потенциалов |
РАБОЧИЕ ЧЕРТЕЖИ ОСНОВНОГО КОМПЛЕКТА ЭЛЕКТРОСНАБЖЕНИЯ ЧАСТНОГО ДОМА

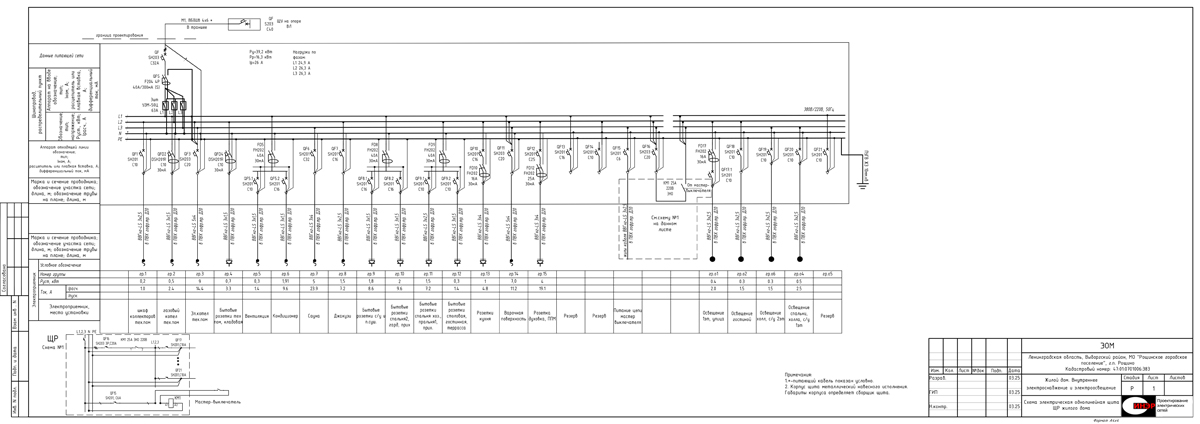

Схема электрическая однолинейная щита ЩР частного дома

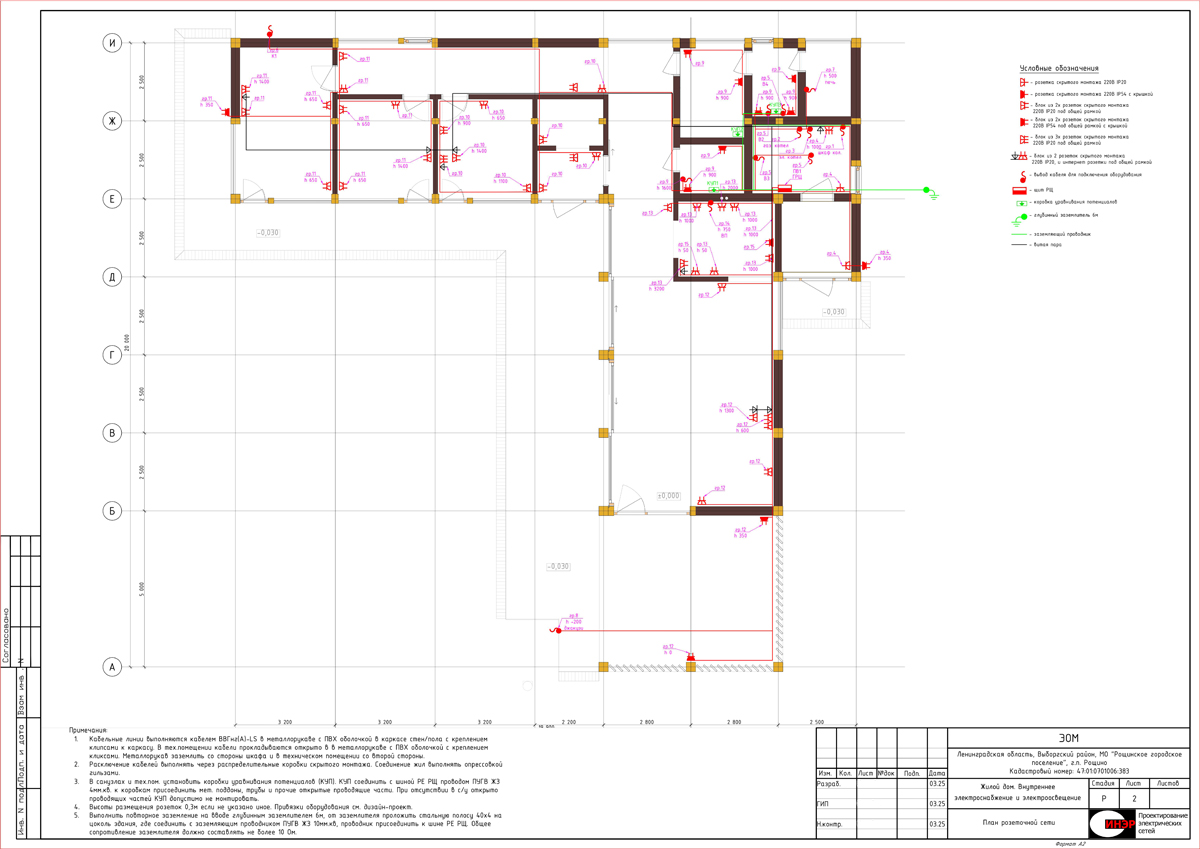

План розеточной сети

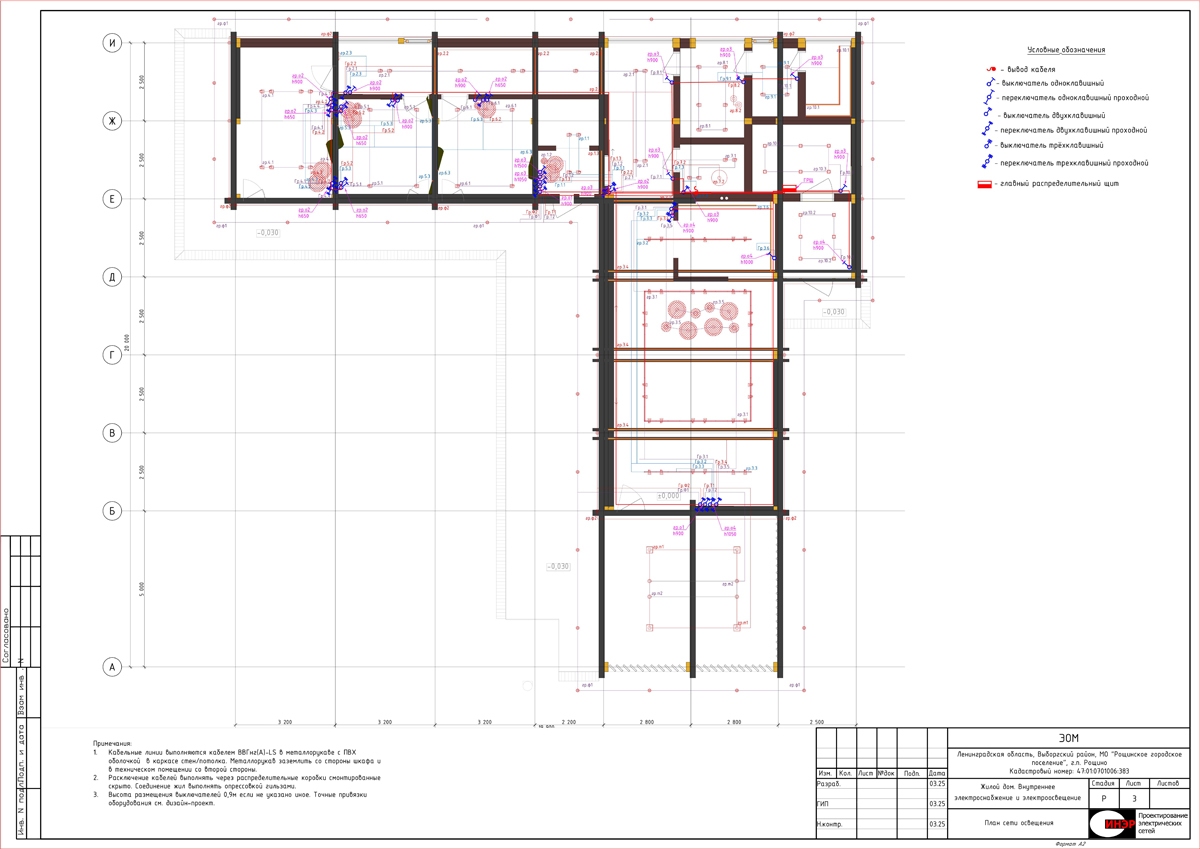

План сети освещения

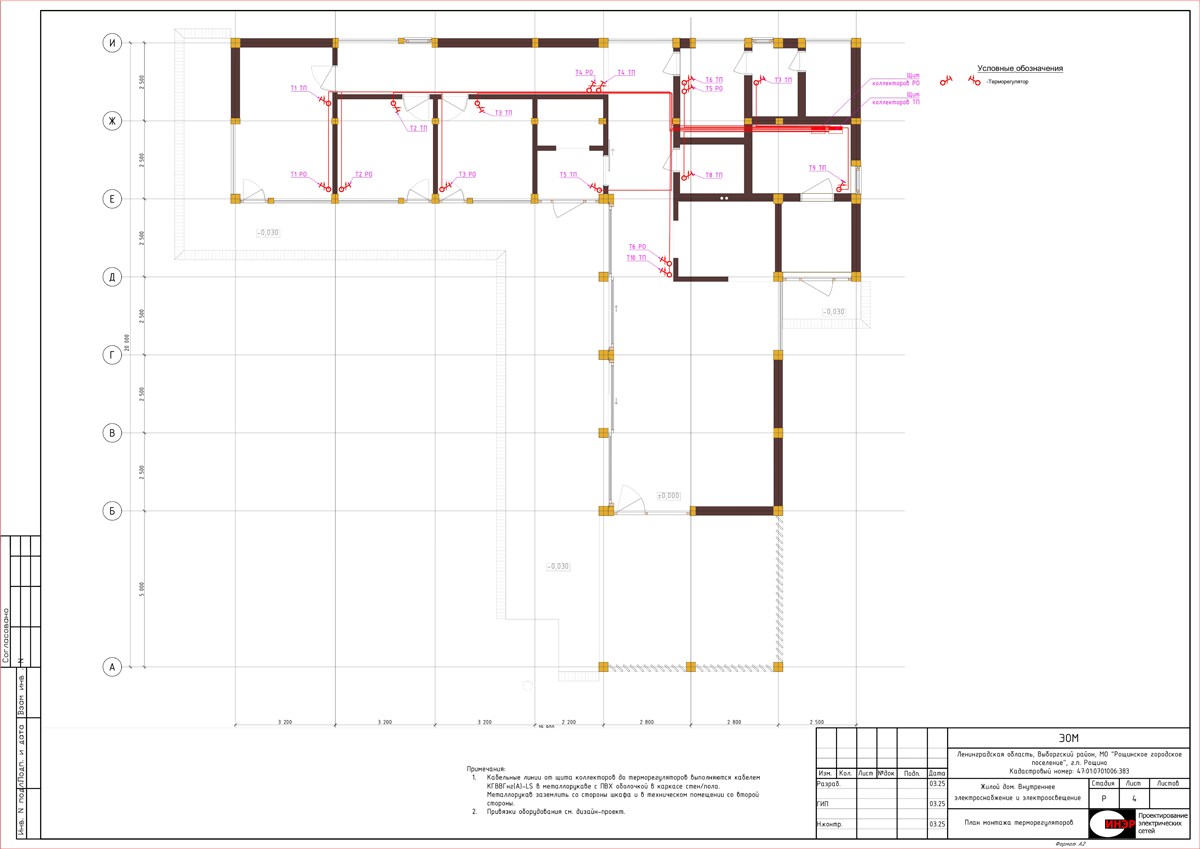

План монтажа терморегуляторов

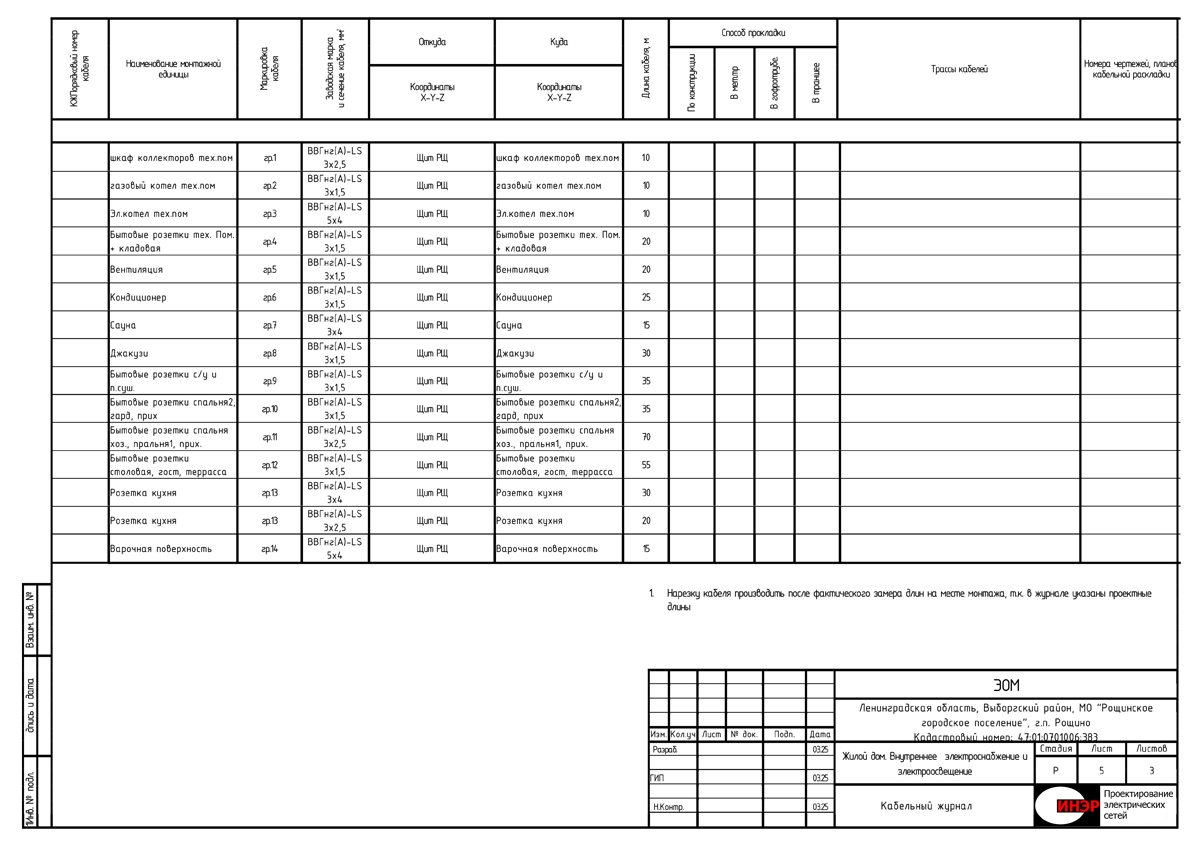

Кабельный журнал

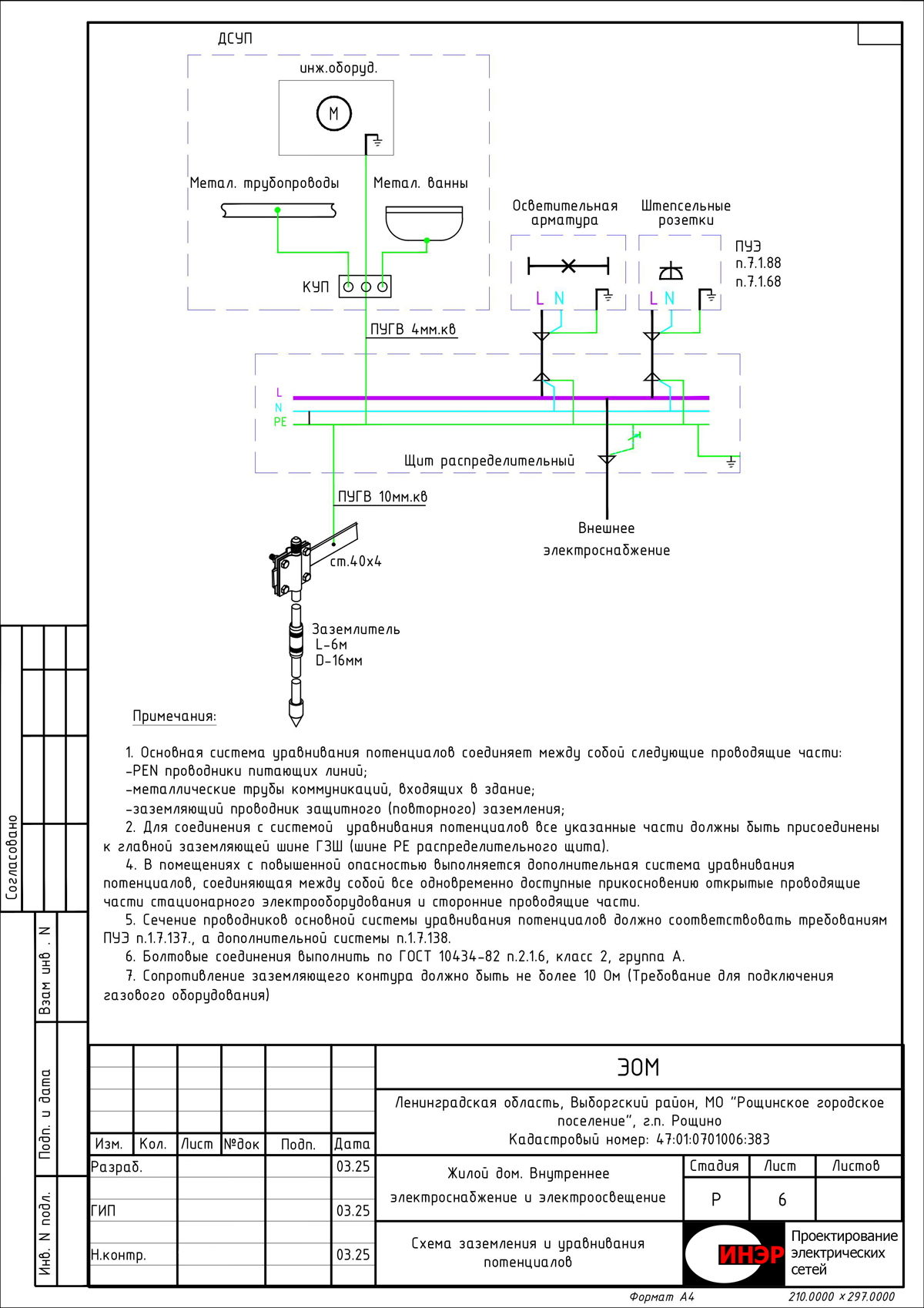

Схема системы заземления и уравнивания потенциалов
3. ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ
| Обозначение | Наименование |
|---|---|
| Ссылочные документы | |
| ПУЭ, 7-е изд. | Правила устройства электроустановок |
| ГОСТ 12.1.030-81 | Электробезопасность. Защитное заземление, зануление |
| ГОСТ Р 12.1.019-2009 | Электробезопасность. Общие требования |
| ГОСТ 21.1101-2013 | Основные требования к проектной и рабочей документации |
| СНиП 31-05-2003 | Общественные здания административного назначения |
| СНиП 31-06-2009 | Общественные здания и сооружения |
| Прилагаемые документы | |
| ЭОМ.СО | Спецификация оборудования, изделий и материалов |

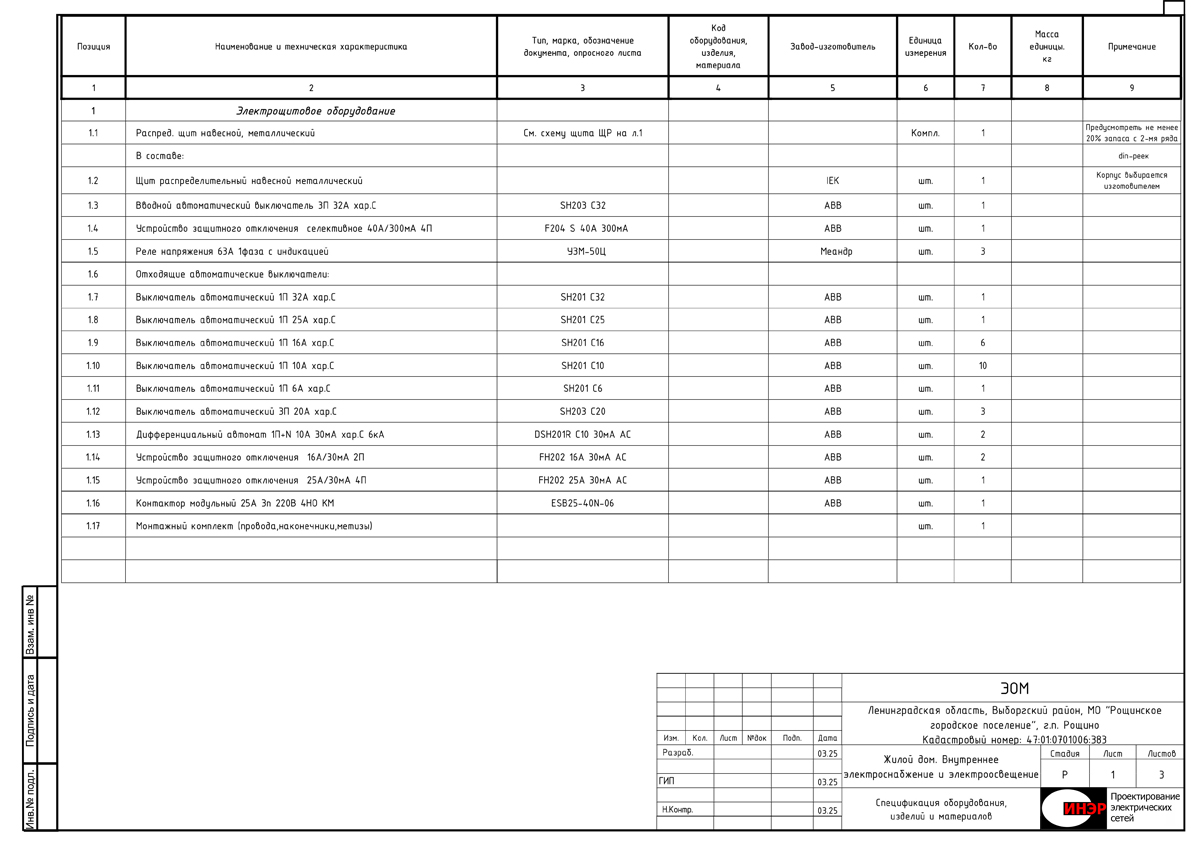

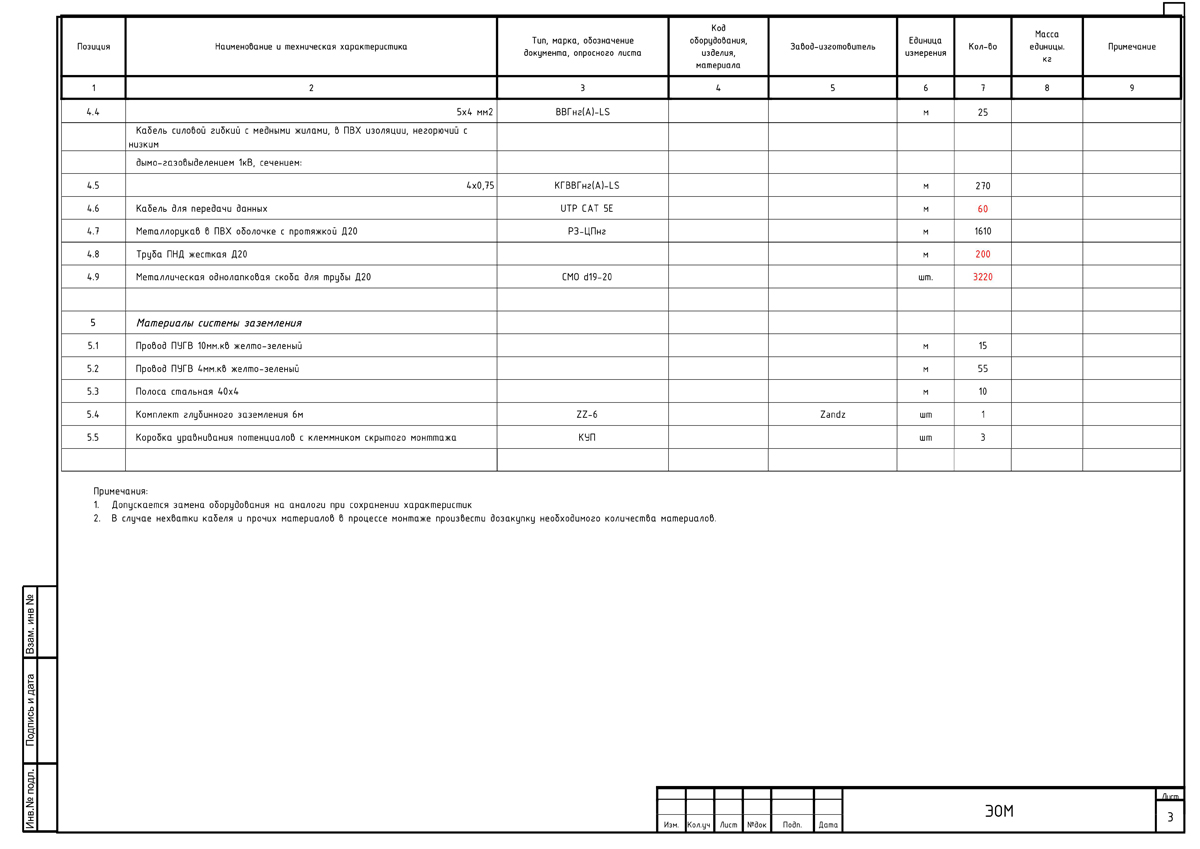

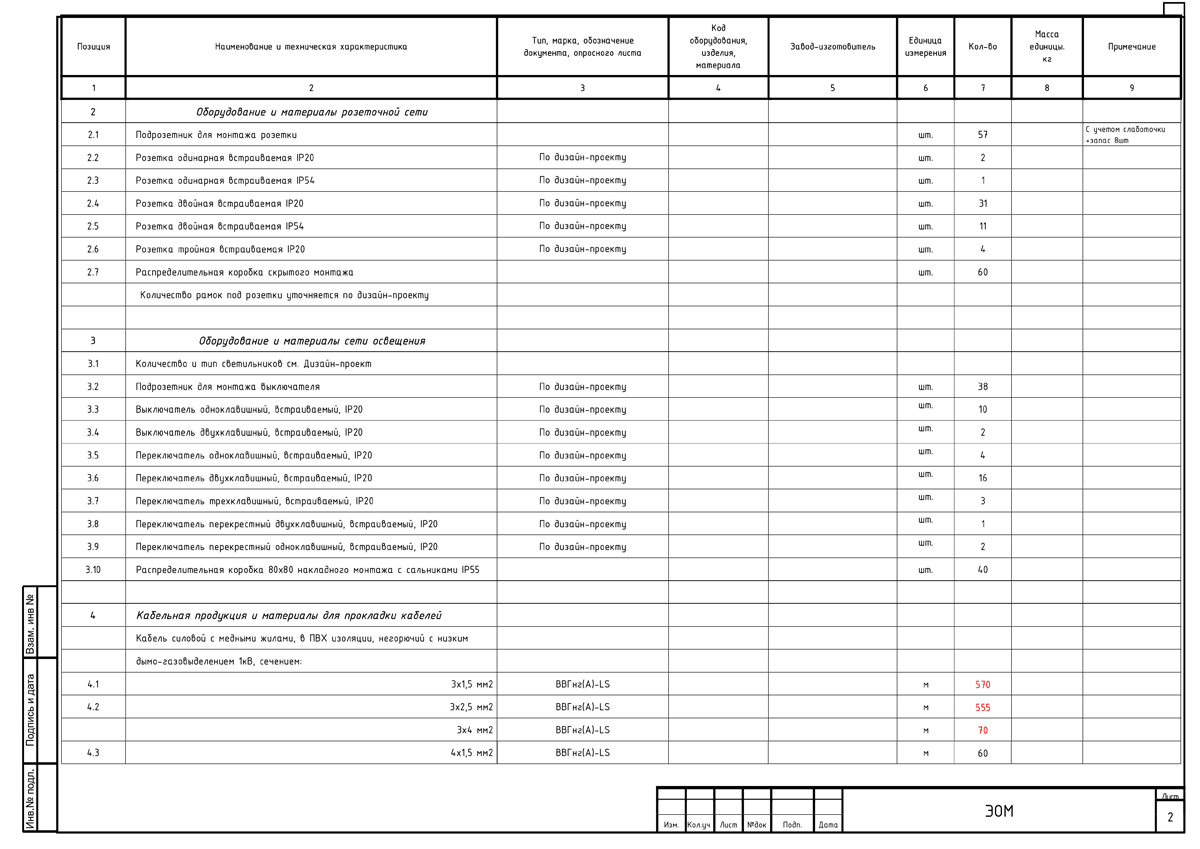

Спецификация оборудования изделий и материалов
4. ОБЩИЕ УКАЗАНИЯ
Рабочая документация разработана на основании:
- Технического задания на проектирование
- Архитектурных чертежей здания
- Действующих норм и правил
5. КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА
Здание частного дома каркасное, двухэтажное.
6. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ
Электроснабжение
Точка присоединения в соответствии с выданным заданием на проектирование. Внешнее электроснабжение от ЩР до точки присоединения в проекте не рассматривается.
| Параметр | Значение |
|---|---|
| Установленная мощность электроприемников | Руст = 39 кВт |
| Расчетная мощность электроприемников | Рр = 16,3 кВт |
| Расчетный ток | Iр = 26 А |
| Напряжение сети | ~400/230 В |
| Категория надежности электроснабжения | III |
| Основной источник питания | В соответствии с выданным заданием на проектирование |
| Резервный источник питания | Не предусматривается по заданию заказчика |
Учет электроэнергии
Учет электроэнергии выполняется на границе балансовой принадлежности и в проекте не рассматривается.
Распределительные и групповые сети
Для распределения электроэнергии принято:
Распределительный щит РЩ — металлический модульный навесной щит со степенью защиты IP41, с вводным автоматическим выключателем, УЗО и групповыми автоматическим выключателями, групповыми УЗО и АВДТ. Для оптимальной компоновки щита при необходимости защиты отходящих линий УЗО применено решение по установке по два групповых автоматических выключателей для одного УЗО.
Автоматические выключатели питающей и групповых сетей проверены на допустимое время отключения и предельную коммутационную способность при отключении токов КЗ.
Групповые сети выполнены кабелями с медными жилами типа ВВГнг(А)-LS расчетного сечения с изоляцией, не распространяющей горение.
Сечения кабелей принимаются по длительно допустимой токовой нагрузке, по потере напряжения и по величине срабатывания защиты при однофазных коротких замыканиях. Принятые марки кабелей и способы их прокладки соответствуют требованиям ГОСТ Р50571.15-97.
В местах прохода кабелей через стены должна обеспечиваться возможность смены электропроводки. Проход выполняется в металлорукаве в ПВХ оболочке.
Силовое электрооборудование
Силовые потребители питаются по отдельным линиям от щита РЩ.
К силовым электроприемникам относится оборудование, указанное в таблице расчета нагрузок.
Электроосвещение
На объекте предусматривается рабочее освещение.
Рабочее освещение помещений выполнено общим, преимущественно равномерным. Для освещения использованы светодиодные светильники, светодиодная лента. Управление освещением осуществляется с помощью выключателей по месту.
Качественные характеристики электроосвещения соответствуют СанПиН 2.2.1/2.1.1.1278.
Светильники выбираются в соответствии с характером помещений. Выбор освещенности помещений произведен на основании СанПиН 2.2.1/2.1.1.1278 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
Заземление, защитные меры безопасности, молниезащита
В тех.помещении и санузлах необходимо выполнить дополнительную систему уравнивания потенциалов. Однофазные розетки должны иметь заземляющий контакт. При питании нескольких штепсельных розеток от одной групповой линии ответвления защитного проводника (РЕ) выполняется в ответвительных или установочных коробках пайкой, сваркой, опрессовкой и т.д. Последовательное включение в защитный проводник заземляющих контактов розеток не допускается. (п.п. 1.7.83, 1.7.139, 1.7.142, 1.7.144, 7.1.88 ПУЭ)
Противопожарные мероприятия
Пожарная безопасность обеспечивается следующими мероприятиями:
- Выбором аппаратов защиты электрических сетей от токов КЗ и перенапряжений с учетом действующих требований по обеспечению требуемого времени срабатывания и предельной коммутационной стойкости.
- Все оборудование и материалы, используемые для данного технического решения имеют необходимые сертификаты безопасности.
- Прокладкой электрических сетей кабелями и проводами расчетного сечения, обеспечивающего длительную работу при расчетной нагрузке, с учетом аварийных режимов для резервируемых сетей, с изоляцией, не распространяющей горение.
С целью предотвращения распространения пожара в местах прохода кабелей через стены следует заделывать зазоры между проводами, кабелями и трубой, а также резервные трубы легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей.
Общие требования по производству работ
Внутреннюю проводку выполнить сменяемой. Кабели и провода проложить скрыто вдоль стен и потолка в металлорукаве в ПВХ оболочке, в техническом помещении прокладка выполняется открыто в металлорукаве в ПВХ оболочке. Металлорукав заземлить со стороны шкафа и в техническом помещении. Прокладку кабелей и проводов вести участками от щита РЩ к ответвительным коробкам, выключателям, светильникам, штепсельным розеткам, электроприемникам.
Все соединения кабелей и проводов выполнить в ответвительных коробках опрессовкой в гильзах. В местах соединений жил кабелей оставить запас, обеспечивающий возможность повторного присоединения. К местам соединений обеспечить доступ для осмотра и ремонта. В местах соединений кабели не должны испытывать механических усилий. Изоляцию соединений выполнить равноценной изоляции жил соединяемых проводов и кабелей.
Кабели и провода присоединить к устройствам следует после установки и закрепления устройств в рабочем положении.
Проход кабелей и проводов через стены выполнить в отрезках труб. На вводе в здание труба должна иметь уклон наружу, для предотвращения попадания влаги. В местах прохода кабелей и проводов через стены и перекрытия зазоры между кабелем и трубой (проемом) с каждой стороны стены заполнить легкоудаляемой массой из негорючего материала.
Однофазные розетки должны быть рассчитаны на ток 16А и иметь устройство, закрывающее гнезда при вынутой вилке.
Выключатели управления освещением установить на высоте, указанной на плане. К контактам выключателей управления освещением подключить фазный проводник.
При соединении светильников "в цепочку" у всех светильников, кроме концевых, установить ответвительные коробки.
Монтаж и подключение специального оборудования производится поставщиком, имеющим лицензию и отвечающим за качество установки данного оборудования.
Перечень видов скрытых работ, для которых необходимо составление актов
- Прокладка кабелей и проводов за обшивками стен и потолков.
- Монтаж скрытых распределительных коробок.
Организация эксплуатации электроустановок
Владелец индивидуального частного дома должен пройти инструктаж.
Все бытовые приборы должны соответствовать ГОСТ 27570.0-87 «Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний».
При срабатывании УЗО необходимо вызвать специалиста из энергоснабжающей организации для определения и устранения причин.
При срабатывании защитных автоматических выключателей в случае перегрузки необходимо отключить из розеток электроприемники и через некоторое время включить автомат.
Владельцу запрещается изменять самостоятельно электросхему, уставки защитных автоматов других номинальных данных без согласования с электроснабжающей организацией.
Измерение сопротивления изоляции целостности нулевых проводников и проверки работоспособности средств защиты должна выполняться в установленные сроки специалистами, имеющими специальную лицензию данной деятельности.
Расчетные данные
Ток однофазного короткого замыкания (КЗ) кабеля в удаленной точке, кА:
Iкз = Uф × 0.8 / (1.5 × L × Zуд)
где: Uф - фазное напряжение, В; 0.8 - коэффициент снижения фазного напряжения, в связи с неясностью сопротивления цепи со стороны источника питания (трансформатора); 1.5 - коэффициент, учитывающий повышение сопротивления проводов при нагреве током КЗ; L - длина участка, м; Zуд - удельное сопротивление каждого из последовательно включенных участков цепи от точки подключения до точки КЗ, мОм/м.
Приводится расчет Iокз для наиболее удаленного электроприемника - освещения цок. эт. гр.о1.
Таблица 1: Расчет тока короткого замыкания
| Наименование параметра | Значение |
|---|---|
| Сечение кабеля, мм² | 2,5 |
| Активное сопротивление линии, Ом·мм²/м | 0,0175 |
| Длина кабеля, м | 225 |
| Суммарное Zкз, Ом | 83 |
| Ток КЗ, кА | 6,3 |
| Номинал защитного устройства, А | С10 |
| Нормативное время срабатывания, с | 0,4 |
| Время срабатывания по время-токовой характеристике, с | <0,1 |
Расчет потери напряжения
Потери напряжения ΔU% в линии определяется по формуле:
ΔU% = (P × L × 100) / (ϒ × Uл² × q)
где: P - мощность присоединения, кВт; L - длина линии, км; ϒ - проводимость материала проводника (для меди 57.14 МСм·м); Uл - линейное напряжение питающей сети, кВ; q - сечение питающего проводника, мм².
Таблица 2: Расчет потери напряжения
| Параметр | Значение (РЩ-потребитель гр.8) |
|---|---|
| Мощность присоединения, кВт | 0,4 |
| Длина линии, км | 0,225 |
| Проводимость материала проводника | 57,14 |
| Марка проводника | ВВГнг(А)-LS |
| Сечение проводника | 3×1,5 |
| Потеря напряжения, % | 2,2 |
Потери не превышают нормируемых значений.
Расчет токов утечки
где: Iп - токи нагрузки защищаемых потребителей, А; Lс - длина фазных проводов защищаемой сети, м.

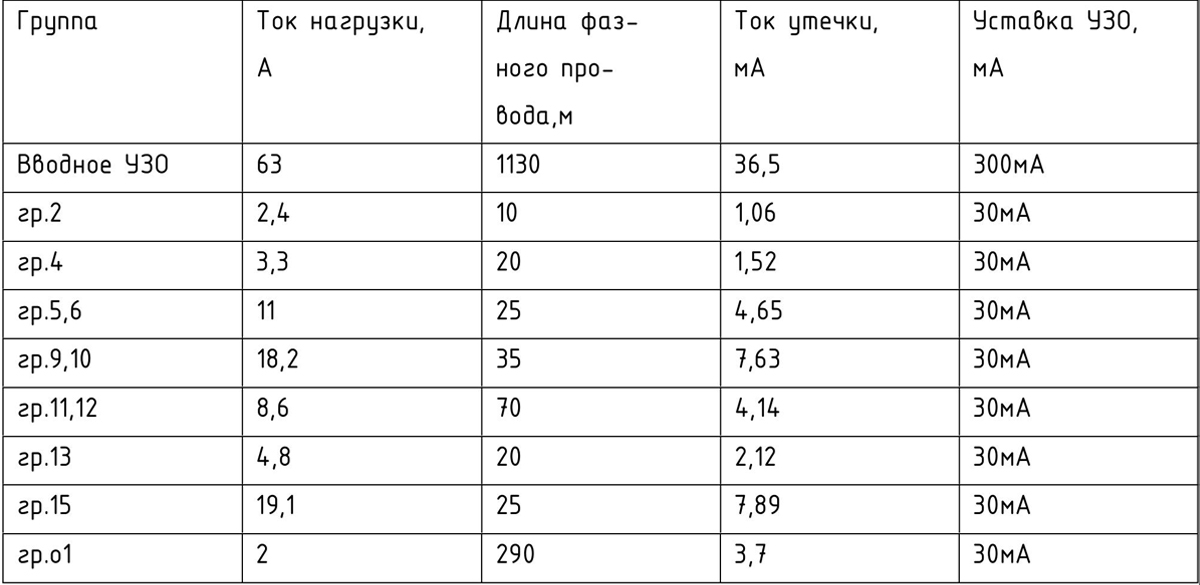

Результаты расчетов приведены в таблице 3
Таблица 3
Токи утечки не превышают 1/3 номинального значения защитных устройств.
Расчет электрических нагрузок
Решения по выбору электрооборудования выполнены на основании нагрузок, приведенных в таблице 4.
Расчет нагрузок выполнен в соответствии с СП256.1325800.2016

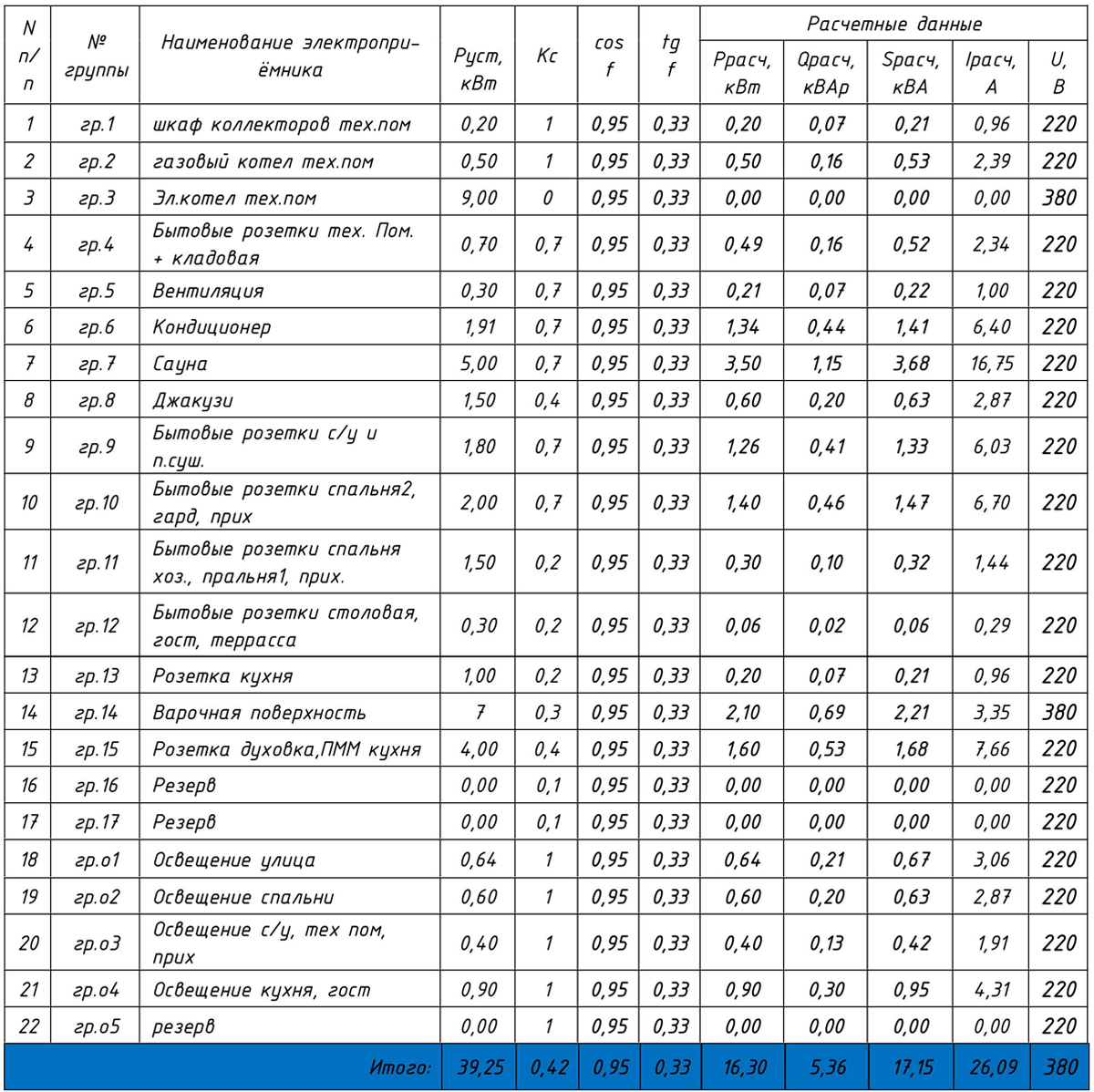

Таблица 4
где: Pуст - установленная мощность; Kс - коэффициент спроса; cosφ, tgφ - коэффициенты мощности; Pр, Qр и Sр - расчетные значения мощности активной, реактивной и полной соответственно; I - расчетное значение тока.
